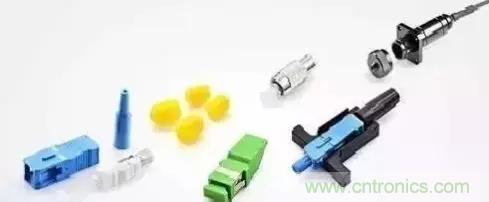

1 什么是光纖連接器？



光纖連接器是在光纖和光纖連接裝置之間可移動的機構。其功能是將光纖置于兩個精確的平臺表面，使得光能的光輸出能夠以最大的程度到達接收光纖的光纖耦合器上，能夠形成光鏈路，并將系統的影響降低到最低程度。這是光纖連接器的基本要求。在一定程度上，光纖連接器也會對光導纖維傳輸?shù)目煽啃院拖到y(tǒng)的性能產生影響。



2 光纖連接器的關鍵特點



光纖連接器的關鍵特點包括光學性質、互換性、再現性、拉伸強度、溫度、插拔次數等。



1、光學性質：光纖連接器的光學性能要求主要是兩個基本參數，插入損耗和返回損耗。 插入損耗是連接有效光強度損失的連接損失，這是因為插入了連接器。插入損耗是越小越好， 一般情況下要求不得大約0.5dB。 回波損耗（或者反射損失）是指鏈路中反射的連接器光強度抑制，典型的數值不應當?shù)陀?5dB。在連接器的實際應用中，特殊拋光處理后的針表面能夠使得回波損耗更大，通常情況下不少于45dB。



2、互換性和再現性：光纖連接器是通用的被動裝置，相同型號的光纖連接器可以用于 任何連接中，并且可以反復使用，因此通常情況下額外的進入損失一般處于小于0.2dB的范圍內。



3、拉伸強度：對于已經連接的光纖連接器，拉伸強度一般情況下要求不低于90N。



4、溫度：通常情況下，光纖的光連接器必須使用在-40℃到+70℃的溫度范圍內。



5、插拔次數：通常情況下，當前的光纖連接器可以插拔超過l000次。



3 光纖連接器的結構



接頭、永久連接或者連接器都可以形成光纖到光纖的連接，這與插上不同，可以斷開和重新連接。隨著應用領域的發展，光纖連接器的類型是多種多樣的。不同的連接器類型有不同的特征，不同的優點和缺點以及不同的性能參數。但是所有的連接器都含有四個基本的組成部件。





插針：光纖安裝在很長的薄壁圓筒中，插針充當著光纖對準機構的作用。插針在中間鉆孔，直徑比光纖包層的直徑稍微大點。光纖的末端位于插針的末端。一般情況下插針由金屬或者陶器制成，但是也可能是塑料的。



連接器體：也稱為連接器外殼，連接器體容納插針。通常情況下連接器體由 金屬或者塑料制成，包括一個或者多個總成的工件，能夠將光纖保持在適當?shù)奈恢蒙?。這些連接器體總成的具體細節因連接器的型 號不同而不同，但是焊接和/或翻邊通常情況下用于把加強構件和光纜護套安裝在連接器體上。插針延伸并越過連接器體，卡入結合裝置。



光纜：光纜安裝在連接器體上。其作用是光纖的輸入點。一般情況下，在光 纜和連接器體之間的接頭上安裝了一個應變消除保護罩，可以為接頭提供額外的強度。



連接裝置：大多數的光纖連接器不使用在電子連接中常用的公頭-母頭結構 。所采用的結構是用于配對連接器的定位套筒?？梢栽诠饫w發射機和接收器上安裝類似的裝置，可以使用一個連接器配對這些裝置 。這些裝置也稱為穿過型悶頭適配器。



4 光纖連接器的類型



根據不同的分類方法，光纖連接器可以被分成不同類型。根據不同的傳輸介質，光纖連接器可 以分成單模和多模光纖連接器。根據不同的結構，光纖連接器可以分成各種型號，例如ST、SC、FC、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4等。根據連接器的針末端表面的不同，可以將其分為PC、UPC 和APC。根據光纖芯的數量，光纖連接器可以分成單光纖芯和多光纖芯光纖連接器?？偟膩碚f，大約有100種光纖連接器已經投放市場，但是僅有少數占據了較大份 額的市場。這是在行業中處于領先地位的連接器列表。

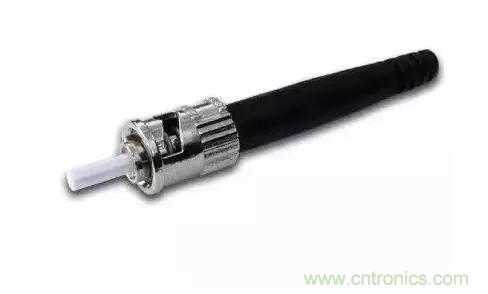

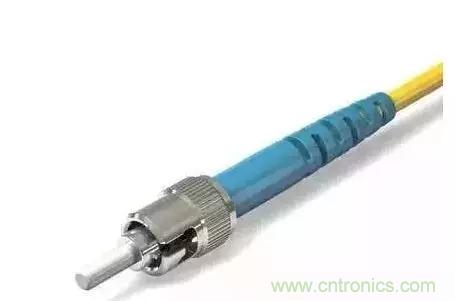

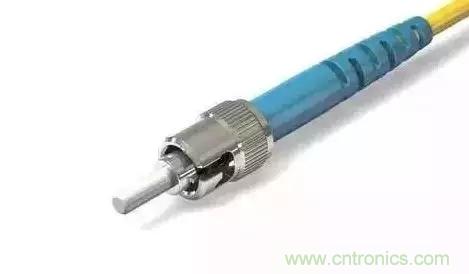

ST連接器 ：ST連接器大約是多模網絡中最流行的連接器，廣泛應用于光纖配線架（ODF），例如在大多數的建筑物和校園內。在這 種類型的光纖連接器上有一個卡口式安裝底座和一個長長的圓柱狀2.5mm陶瓷（通常情況下）或者聚合物插針，用來容納光纖。大多 數的插針是陶瓷的，但是有些型號上則是由金屬或者塑料制成。ST型連接器上帶有金屬的外殼并且鍍鎳，可以很容易地快速插入或 者拔出光纜。這些連接器上有陶瓷的插針，并且能夠實現500次配對循環操作。從設計的長遠角度考慮，推薦使用損失余量為0.5dB 或者銷售商推薦的ST連接器。

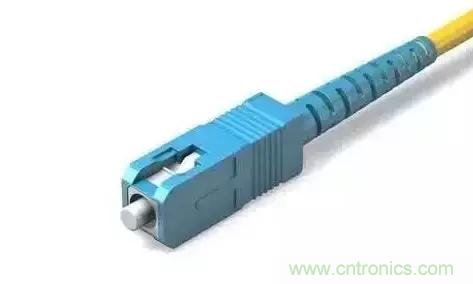

SC連接器 ：這是日本NTT公司開發的一種光纖連接器。SC連接器是一種卡入式連接器，上面帶有2.5mm插針，因為其性能優異，所以 被廣泛地應用在各個領域當中。這種連接器的外殼是長方形的，采用了針形和連接套筒的結構。在針的末端表面上使用了更多PC或 者APC型的研磨法，緊固方法則使用了插入針型螺栓連接方法，在插入時不需要轉動。一個很簡單的推拉動作就能夠鎖定SC連接器。 在陶瓷插針的定位下，SC連接器能夠很準確的定位。典型的匹配用SC連接器能夠實現1000次配對循環。SC連接器特點是價格低，波 動損失小，抗壓強度高，安裝密度高。

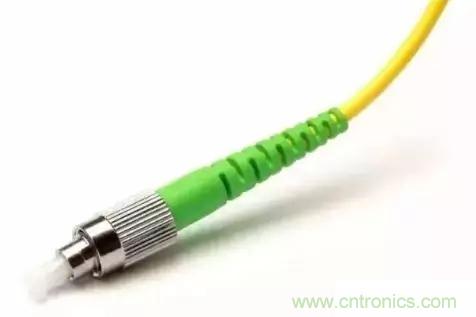

FC連接器 ：FC連接器本來是由日本的NTT開發的。FC連接器的插針連接器短。在這種連接器上也使用2.5mm插針，其表面的加強方式 是使用了金屬套管，緊固的方法是螺絲接頭。FC連接器能夠非常精確地定位光源發射器和接收器光檢測器傳輸?shù)墓饫w電纜。FC連接 器的特點是上面具有一個定位所使用的定位切口和帶螺紋的插座。FC連接器在構造上具有鍍鎳的金屬外殼。連接器上有陶瓷插針， 并且能夠實現500次配對循環。這種類型的連接器結構簡單，操作方便。

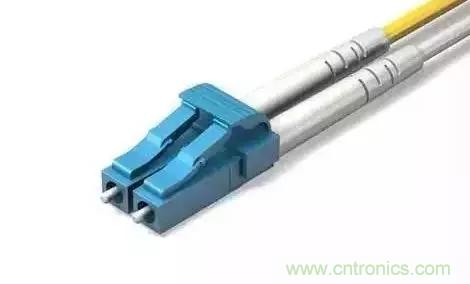

LC連接器 ：LC型連接器是著名的貝爾研究室開發的，使用方便的運行模數插口（RJ）鎖閂機構。插針和套筒的尺寸使用常規的SC和 FC，尺寸則是一半，為1.25mm。該連接器可以提高光纖配線架上光纖連接器的密度。此外，在該連接器上使用標準的陶瓷插針連接 器，可以使用任何膠粘劑粘結。LC連接器的特點是性能優異，高度適用于單模光纖。

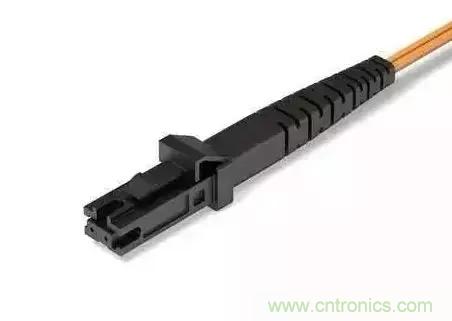

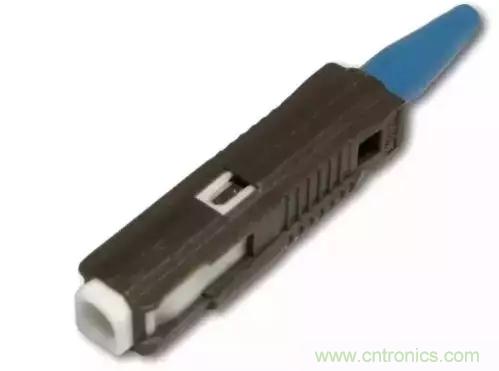

MT-RJ連接器 ：MT-RJ連接器是一種雙連接器，使用單模和多模光纖光纜。在該類型的連接器上使用針作為定位裝置，并且具有公 頭和母頭的型號。MT-RJ連接器上有塑料的外殼，并且使用金屬定位銷和塑料插針實現精確的定位。MT-RJ連接器能夠實現1000次配 對循環。MT-RJ連接器在匹配中典型的插入損耗對于SMF來說是0.25dB，對于MMF來說則是0.35dB。

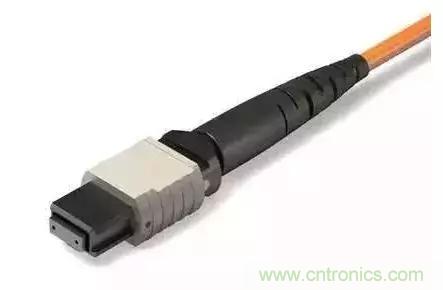

MPO/MTP連接器：MPO連接器是“多光纖推進”的工業首字母縮寫詞，在該連接器上具有推入插入分離機構，能夠提供 兼容的且可重復的連接，有4、8、12或者24根光纖型號。MTP？是US Conec用于MPO 連接器的商標。MTP/MPO是一種專門針對多光 纖帶狀電纜制造的連接器。MTP/MPO單模連接器上有一個帶有角度的插針，允許存在一個很小的背部反射。而多模連接器的插針通常 情況下是平的。帶狀電纜是平的，因此稱之為平帶狀結構是很合理的，在帶狀電纜當中光纖并排處于一個護套中。





MU連接器 ：MU連接器看起來像一個微型的SC型連接器，帶有一個1.25mm的插針，簡單的推拉設計和緊湊的微型結構。這種類型的連 接器用于緊湊的多模光連接器以及底板應用中的自我保持機構。連接器上有塑料外殼。

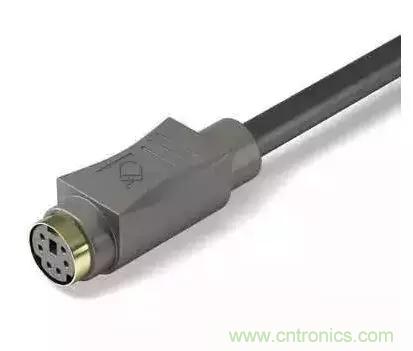

DIN連接器 ：DIN是Deutsches Institut für Normung或者德國標準化學會的簡寫，這是德國制造業標準機構。DIN連接器 包括幾種光纜型，把插頭插入一個端口連接設備。這是一種圓形的結構，在圓形模式中排列了針腳。通常情況下，全尺寸的DIN連接 器有三個到14個針腳，直徑為13.2毫米。這種類型的連接器廣泛用于PC鍵盤，MIDI樂器以及其他專用設備。

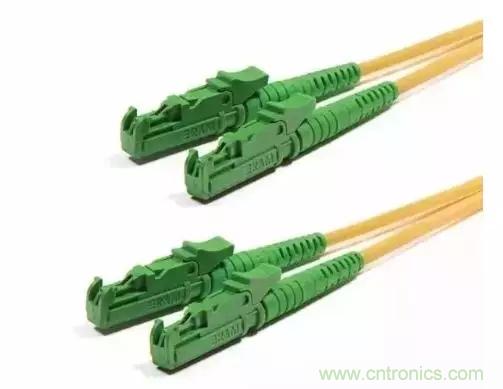

E2000連接器：E2000光纖連接器上是一種推拉連接機構，連接器上帶有自動的金屬閘門和激光束保護裝置。一片式設計能夠實 現簡單和快捷的終端連接，用于安全要求和功率很高的應用場合。E2000連接器有單模PC、APC 和多模PC各種型號。E2000連接器是 少數帶有壓縮彈簧閘門的光纖連接器之一，能夠很好的保護插針不受灰塵侵蝕和擦傷。當連接器脫離時閘門自動關閉，能夠擋住外 部的雜質不進入插座內，這些雜質有可能導致網絡的故障，關閉的閘門能夠將可能產生傷害的激光束擋住。



5 過時的連接器

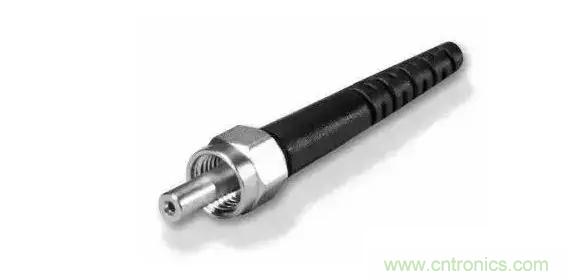

SMA連接器 ：Amphenol在“超小型A”的基礎上開發了SMA連接器，也稱為SMA 微波連接器。905型上有一個經過機械 加工的插針，直徑為1/8英寸，與機加工后的適配器匹配。當適配器的精確度不足以與光纜匹配時，一個位于頸部下面的插針與一個 Delrin 適配器匹配，這樣能夠獲得較好地插入損耗性能。這幾年機器仍然應用于一些軍事和工業系統中。

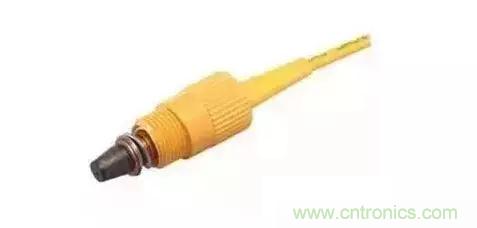

BICONIC連接器：這是BICONIC連接器， 黃色的外觀表示，這是SM版本（MMs通常情況下是黑色）。這種類型的連接器是由Jack Cook在位于Murray Hill ，NJ 的Bell 試驗室 中開發的，BICONIC是由玻璃填充的塑料模具生產的，和陶瓷一樣堅硬。光纖在模具當中直接嵌入插針中。這種生產模式一直堅持到 公司能夠把125微米/5密耳的針插入到塑料模中，在這個點上能夠將光纖用環氧樹脂插入插針中。擋單模型號首次出現時，插針接地 ，將光纖芯定位在插針的中心位置以減少損失。因為在該接連接器上沒有鍵槽，因此可以在匹配的適配器上轉動，在匹配的時候插 針之間存在著一個間隙，因此因為插針的反射造成的平均損失絕不會高出0.3dB。通常情況下MM Biconics 的損失是0.5-1dB，SM 是 0.7dB或者更高。





D4連接器 ：D4連接器大約是首個使用陶瓷或者和陶瓷不銹鋼插針的連接器。在這種連接器上帶有按鈕和已經壓縮的彈簧，插針 的直徑為2.0mm。D4連接器上有高性能的螺紋連接系統，并且有一個按鈕的連接器體，可以實現再現性和互相匹配性。



6 色碼



在光纖出現的早期時期，橙色、黑色或者灰色是多模，黃色是單模。但是采用了金屬連接器之后，例如FC和ST，這樣使用顏色來編碼就顯得非常的困難，因此使用帶有顏色的保護罩成為常態。用于連接器體和/或保護罩的TIA 568色碼中，米色是多模光纖，藍色是單模光纖，綠色是APC（帶有角度）的連接器。



來源：弱電行業網
