【導讀】三角形接線和不引出中性點的星形接線有三根端線是三相三相制，三根火線，380V，線電壓。引出中性線的星形接線算上三根火線一共有四根電源線，三相四線制，一火一零，220V相電壓。
相電壓是什么？線電壓是什么？他們之間有存在什么關系和區別，本文會詳細解讀。
三角形接線和不引出中性點的星形接線有三根端線是三相三相制，三根火線，380V，線電壓。引出中性線的星形接線算上三根火線一共有四根電源線，三相四線制，一火一零，220V相電壓。

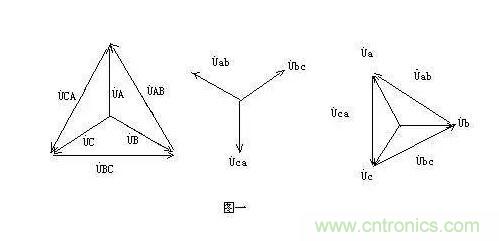

線電壓是兩個相的相電壓的矢量和。線電壓=2*相電壓*cos30=根號3*相電壓即 380=根號3*220。很多時候，對于相電壓，一般會被理解為相與相之間的電壓也就是380V，而將線電壓理解為220V，其實剛好相反了。
相/線電壓概念
相電壓也就是我們經常說的220V家用電壓，零線與火線之間的電壓成為相電壓，其實我們家里面的都是相電壓。
線電壓是直指任意兩火線的電壓，也就是我們常說的380V，其實就是相電壓。相電壓為220V，線電壓為380V。
關系區別
遠距離輸送電過程中，電壓越高，損耗就越低，這就是國家為什么一直在研究超高壓輸送電的原因(I=U/R)。一般高壓輸送電到終端用戶端，再通過降壓變壓器降為市電220V/380V供給不同的用戶。
對于三相四線制的電網中，三根相線中任意一根與零線間的電壓成為相電壓；三根相線中任意兩根之間的電壓成為線電壓。三相電壓的相位相差120度，線電壓是兩個相的相電壓的矢量和，線電壓和相電壓的大小關系為：線電壓=根號3倍的相電壓，即380V=根號3倍220。
兩相電接在正在運行的三相電機上，電機任然可以工作，這就是我們常說的電機缺相運行，但是這樣的方式很容易把電機燒壞。三角形接法的三相電機缺相后，電機的輸出功率也會變成原來三相電供電時的三分之二，另外兩個繞組只提供三分之一的功率，如此就造成了三相不平衡，電流不平衡，電流不平衡，電機當然更容易燒壞。
星形接法的三相電機缺相后，電機輸出功率完全由兩個繞組提供，負荷各增加50%，另外一個繞組不工作，這樣工作電流就不平衡，電機也很容易燒壞。在停止的三相電機上接兩相電，電機是不能啟動的。對于單相電機，接380V的兩個相線后由于電壓變成380V，原來為220V，這樣電壓升高，電機肯定燒壞。
