LED燈保護該選擇哪種保護器件

1、我們可以選擇使用瞬態電壓抑制二極管(簡稱TVS)。瞬態電壓抑制二極管是一種二極管形式的高效能保護器件。當它的兩極受到反向瞬態高能量沖擊時,能以10的負12次方秒極短時間的速度,使自己兩極間的高阻立即降低為低阻,吸收高達數千瓦的浪涌功率,把兩極間的電壓箝位在一個預定的電壓值,有效的保護了電子 線路中的精密元器件。瞬態電壓抑制二極管具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差一致性好、箝位電壓較易控制、無損壞極限、體積小等優點。

但是在實際使用中發現不是很理想。首先是要尋找滿足要求電壓值的TVS器件很不容易。TVS器件主要應用于防雷和避雷,以及220V以上的過電壓吸收等,而LED燈的供電電壓一般是24V或12V,這種電壓值的TVS成品很少,試驗不好進行。同時我們知道：LED光珠的損壞主要是因為電流過大使芯片內部過熱造成的。TVS只能探測過電壓不能探測過電流。過電壓肯定是過電流的原因,但是要選擇合適的電壓保護點很難掌握,這種器件就無法生產也就很難在實際中使用。

2、我們可以選擇自恢復保險管。自恢復保險管又稱為高分子聚合物正溫度熱敏電阻PTC,是由聚合物與導電粒子等構成。在經過特殊加工后,導電粒子在聚合物中構成鏈狀導電通路。當正常工作電流通過(或元件處于正常環境溫度)時,PTC自恢復保險絲呈低阻狀態;當電路中有異常過電流通過(或環境溫度升高)時,大電流(或環境溫度升高)所產生的熱量使聚合物迅速膨脹,也就切斷了導電粒子所構成的導電通路,PTC自恢復保險絲呈高阻狀態;當電路中過電流(超溫狀態)消失后,聚合物冷卻,體積恢復正常,其中導電粒子又重新構成導電通路,PTC自恢復保險絲又呈初始的低阻狀態。

在正常工作狀態自恢復保險管的發熱很小,在異常工作狀態它的發熱很高阻值就很大,也就限制了通過它的電流,從而起到了保護作用。它的體積小,成本低,可反復使用,實現了保護的自動啟動自動退出;它是固態封裝耐沖擊不容易被損壞;我們在實際的測試中發現：由于它是熱敏感器件,受溫度的影響很大,由于PTC封裝在燈具的內部,光珠肯定要發熱就要影響PTC的工作性能。對已經確定的燈具可以通過試驗來選擇PTC,比較可靠的使用方法是讓它遠離發熱的燈珠。

LED燈的保護方式

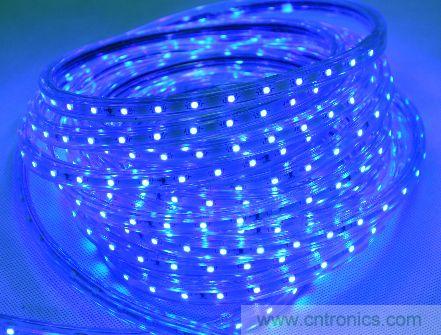

1、分路保護。一般LED燈是分成很多串接支路。比如24V電壓,我們都是用7支LED光珠相串接再加一支電阻構成,電流一般為17~19mA,根據需要我們可以選擇7的整數倍光珠來組合成一支整燈。我們可以在每個支路的前面加一支PTC元件分別進行保護。這種方式的好處是精確性高,保護的可靠性好。

2、總體保護。在所有光珠的前面加接一支PTC元件,對整燈進行保護。這種方式的好處是簡單,不占體積。我們一般是選用這種方式。就家用產品來說,這種保護在實際使用中的結果還是令人滿意的。
