【導讀】直插式電阻封裝為AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盤中心間距為xx英寸，這個尺寸肯定比電阻本身要稍微大一點點。
直插式無源器件體積普遍要比貼片式要大一些，而且直插式器件在制作PCB時需要打孔，焊接工藝跟貼片式也有差別，較為麻煩，相對而言，直插式電阻電容多是面向大功率電路應用。
一、直插式電阻封裝及尺寸

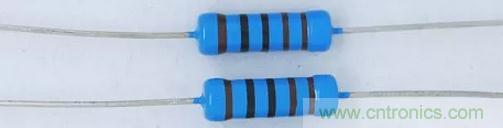

直插式電阻封裝為AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盤中心間距為xx英寸，這一點在網上很多文章都沒說清楚，單位為英寸。這個尺寸肯定比電阻本身要稍微大一點點，常見的固定（色環）電阻如下圖：
常見封裝：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。尺寸大小如下圖（AXIAL-0.3，默認焊盤直徑為62mil，其中焊孔直徑為32mil）：
直插式電阻功率與封裝尺寸:
1/8W ----AXIAL-0.3
1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己彎折的比較靠近電阻根部的話）
1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己彎折的比較靠近電阻根部的話）
1W
----AXIAL-0.6或AXIAL-0.5（如果自己彎折的比較靠近電阻根部的話）
2W ----AXIAL-0.8(根據實際測量，AXIAL-0.9的尺寸比較合適)
3W ----AXIAL-1.0
5W ----AXIAL-1.2

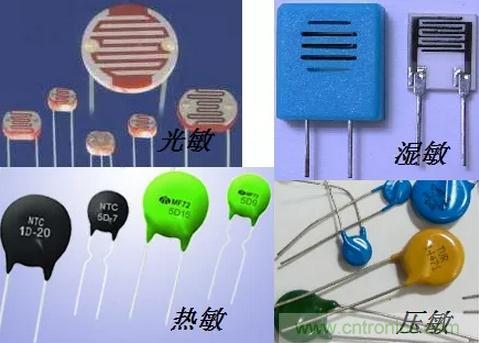

另外很多熱敏、壓敏、光敏、濕敏電阻的封裝很像個電容，或看起來根本不像個電阻器，如下圖，這類電阻可以參照下文的無極電容封裝來設計，比如RAD-0.2等。

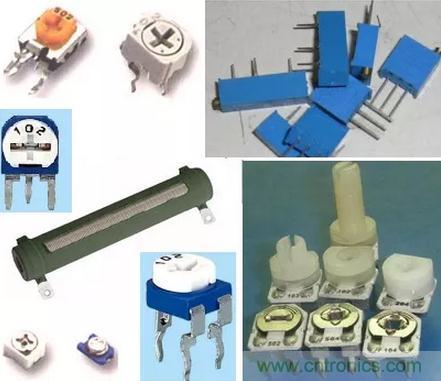

而可調式電阻器封裝也很有特點，比如引導的獨特性，很多引腳寬度也不能使用傳統的圓形，一般都不能按照上述封裝進行，需要遵照產品手冊進行單獨設計。如下圖：
二、直插式電容封裝及尺寸
1、無極電容

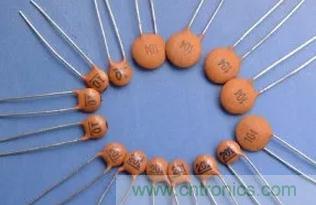

常見的電容分為兩種：無極電容和有極電容，典型的無極電容如下：
無極電容封裝以RAD標識，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的數字表示焊盤中心孔間距，如下圖所示（示例RAD-0.3）
2、有極電容
有極電容一般指電解電容，如下圖：

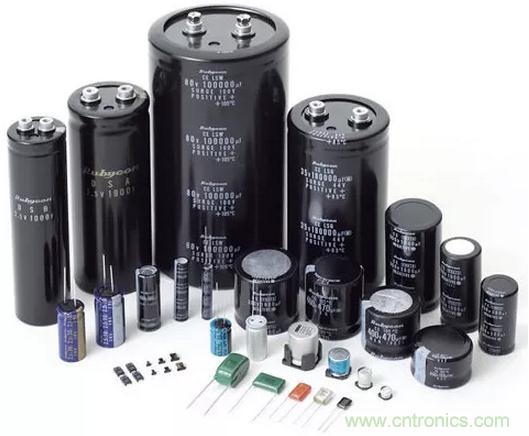

下圖是電解電容和固態電容圖，這類電容都是標準的封裝，但是高度不一定標準，包括很多定制的電容，需根據產品設計特點進行選擇。圖中灰白色的那種就是，很 多主板上經常吹噓的所謂的固態電容，固態電容穩定性要稍好一點。

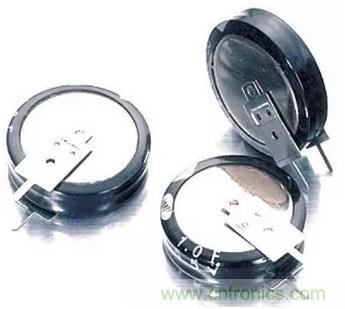

看下面的法拉電容也比較有意思。

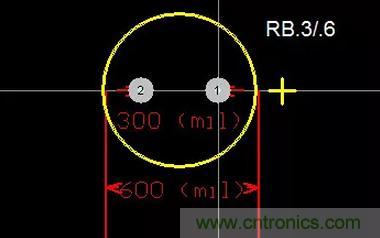

電解電容封裝則以RB標識，常見封裝有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符號中前面數字表示焊盤中心孔間距，后面數字表示外圍尺寸（絲?。瑔挝蝗匀皇怯⒋?，如下圖（RB-.3/.6）：
注：本文實物圖來源于Google圖片搜索，尺寸圖來源為Protel 99 SE抓圖。

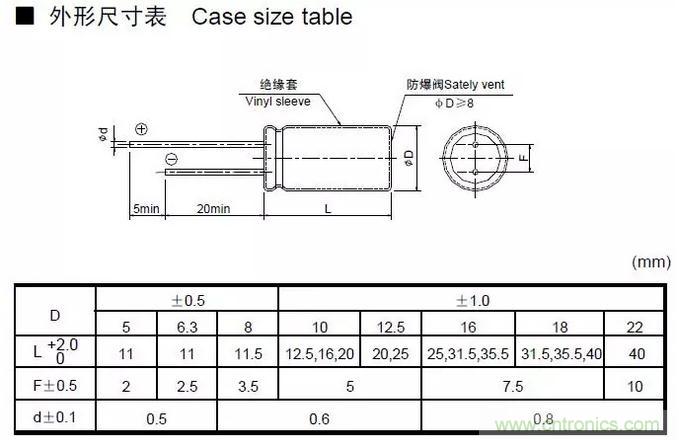

CD268 型鋁電解電容器
CD268Series Aluminum Electrolytic Capacitor

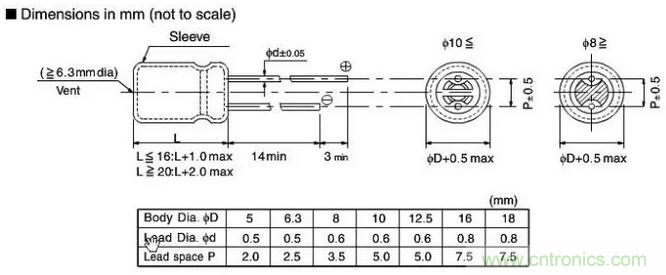

Panasonic Aluminum Electrolytic Capacitor
Series: NHG Type: A
