Q:

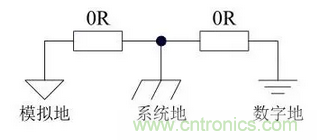

下面這個是STC的手冊上面給的圖，為什么要把數字地跟模擬地用0R電阻隔開？我一直都是直接把這倆地連在一起，然后直接用數字地敷銅的，不可以的嗎？是不是應該用系統地敷銅的？

A:
因?yàn)閿?shù)字地（電流）干擾大，數字電路自身抗干擾能力強，而模擬電路抗干擾弱，如果數字地與模擬地在空間上相互混雜很容易造成數字地干擾模擬地。把數字地跟模擬地用0R電阻隔開，就是為了方便PCB布板空間獨立、兩個地電流互不影響，大大減少干擾。當然，如果布板時注意將這兩個地單獨放在各自獨立空間，不用0歐電阻、用一個地也未嘗不可，有的情況下一個地鋪銅，阻抗更低、甚至更好。

A:
不能生搬硬套。外行大多數這么干只會更糟

Q:
那如果兩個地通過電阻連在一起，是不是就用系統地敷銅？當然，我也覺得各自敷銅更好些？

A:
要深刻理解回路問題啊，畫板的時候電流從哪到哪，多大電流，什么頻率，穩定的還是跳變的，邊沿陡峭的還是緩慢的，這樣心里有數，就不會糾結地該怎么處理的問題了。

A:
不一定是0R電阻，用磁珠可能效果更好，如果你做模擬信號對干擾很敏感，你會體會到這個。

A:
歸根結底：單點接地，以降低各部分電路之間的相互干擾。零歐電阻使得布線時更容易操作。
