一、概述



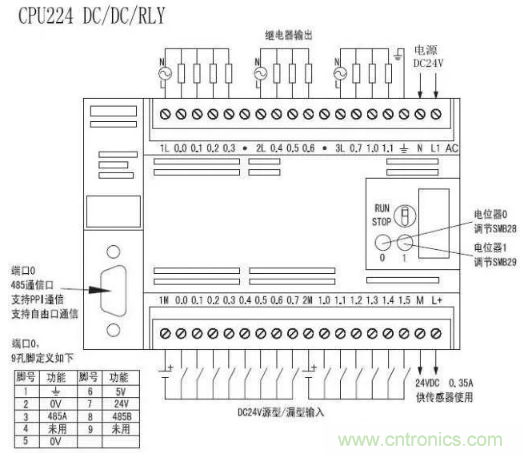

西門子PLC S7-200的編程軟件STEP 7 MicroWIN V4.0 SP9中，有一些特殊繼電器，可以幫助用戶實現特定的功能。而在西門子PLC S7-300的編程軟件STEP7 V5.5中，并沒有這些特殊繼電器，如果用戶想要使用類似S7-200系列PLC中的特殊繼電器的用法時，需要通過一些函數做轉換后使用。本文下面為您介紹西門子PLC S7-300中實現特殊繼電器功能的方法，大家可以進行參考。





二、西門子PLC S7-300實現特殊繼電器功能



下面舉例說明，例如：在S7-200中，有一個特殊繼電器SM0.3，它的功能是PLC的CPU進入RUN狀態后，在第一個掃描周期內置1，然后置0；在S7-300中，則沒有這個特殊繼電器，那么要實現這個功能，需按照如下步驟進行：



1. 在STEP7 V5.5中調用組織塊OB100；



2. 在OB100中調用系統功能塊SFB21來實現；



這里需要注意的是，SFB21是實現停止后繼續運行的功能。如果在其輸入端有一個上升沿出現，SFB21會觸發一個熱啟動功能給設備。如果這個設備是CPU時，需要滿足一些條件：CPU在停止?fàn)顟B(tài)；允許手動熱啟動；并且無條件允許熱啟動。同時SFB21會有執行完成或出現錯誤的標志。



另外一種方式是用戶通過邏輯來實現，例如：通過某些指令的組合，實現在第一個循環周期執行邏輯，而在其余的循環周期不執行。這種方式也可以實現在S7-200中特殊繼電器SM0.3的功能。



三、總結



綜上所述，西門子PLC S7-200的編程軟件為用戶提供了豐富的指令集，其中的特殊繼電器可以提供多種功能。雖然在西門子PLC S7-300的編程軟件中沒有這些特殊繼電器，但是用戶可以通過相關的邏輯或函數來實現類似的功能。如果用戶需要更多的了解和使用西門子PLC系列，我們也會更好的提供相關技術支持。
