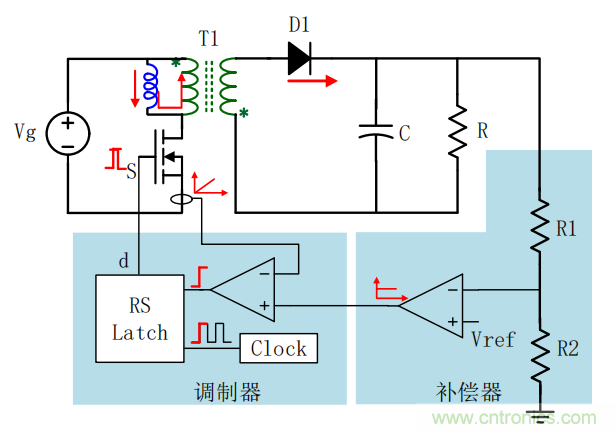

前面我們小結了一波反激變換器的閉環工作方式,我們?cè)谶@里直接用方框圖來說明。K:反饋,G(s):補償,F(xiàn)(s):PWM控制器,H(s):功率級。由此我們可以寫出,該閉環控制環路的傳遞函數:

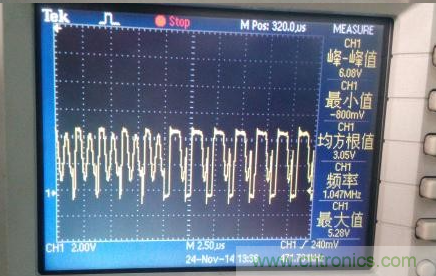

從中我們可以看到,KG(s)F(s)H(s)是一個開環的傳遞函數,如果出現分母為零,那么該等式就無解,也就是說系統永遠也不會穩定,就會出現自激振蕩的現象:
但是,一般我們實際測試過程中,用的最多的是環路分析儀,這些等式只是在理論分析的過程中才會用到,那么實際我們通過環路分析儀測試出來的bode圖如何去判斷系統是否穩定呢?
我們首先要了解,環路分析儀出來后,有一個相位phase和一個增益gain,我們?cè)趺慈タ础?/div>

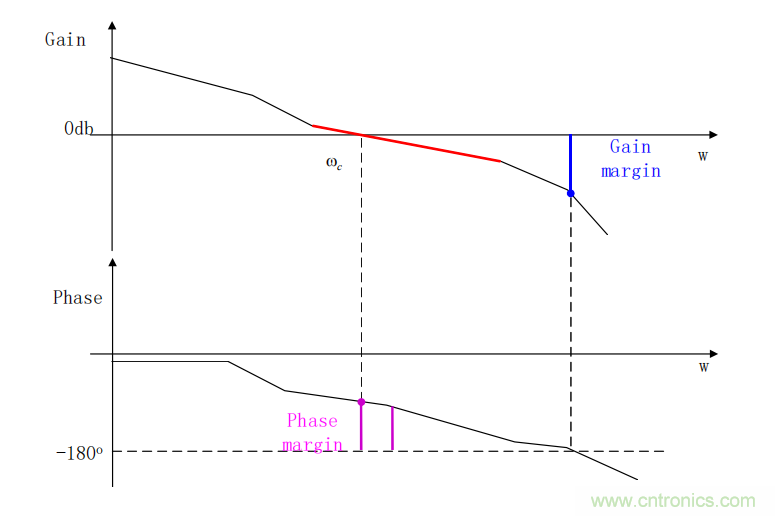

一般而言,測試出來橫坐標都是頻率的十倍頻,雙坐標系中有dB單位的是對應的增益,以多少°對應的是相位。從圖中我們可以得到啥呢?首先是增益的過零點處,所對應的的橫坐標我們叫穿越頻率,增益過零點處對應的相位與180°的差值的絕對值為相位裕度,相位過180°處所對應的增益與0dB的差值的絕對值是增益余量。
知道這寫bode圖上的信息后,我們還需要了解這些穿越頻率、相位裕度、增益余量到低多少合適?
對于增益余量,我們希望每個周期的單次噪聲都可以衰減到1/4,即:

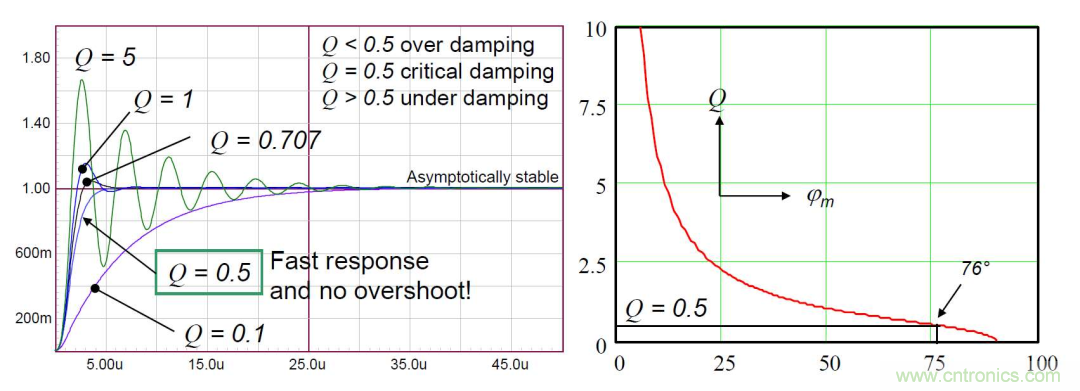

我們通過圖中可以了解到:
1)Q 因子為 0.5(臨界響應)意味著相位裕度為 76°
2)45°的相位裕度對應于 1.2 的 Q:振蕩響應!
了解了以上信息,到底啥樣的bode圖是我們所需要的呢?

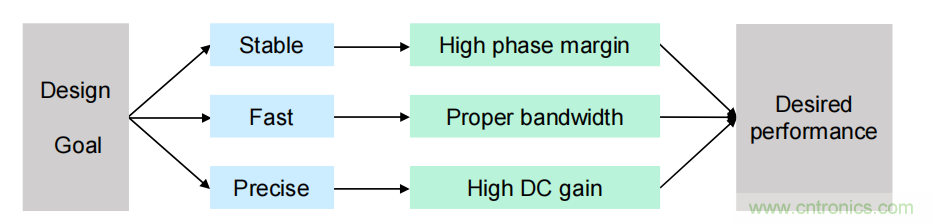

總結一下:
穩定--較高的相位裕度
快速--合適的帶寬(即穿越頻率)
精準--高直流增益
其實,這些圖像我們?cè)诜治龅臅r(shí)候可以用mathcad去畫出來的,首先我們需要算出反激的傳遞函數,舉個例子:

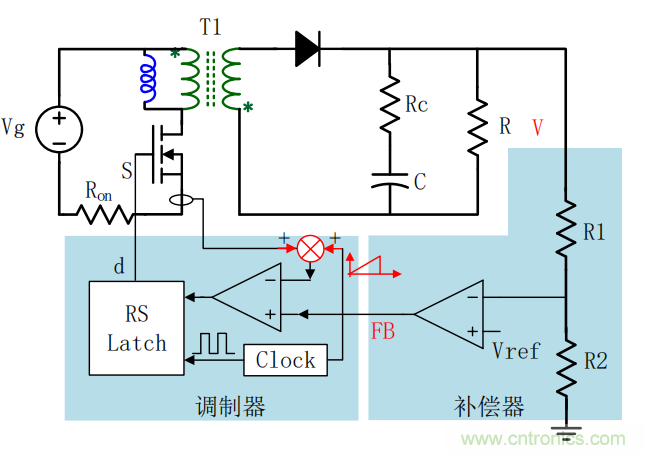

要去畫出系統的小信號模型,其次針對反饋、控制器、功率級進行重點拆分,即影響環路的器件,最后就能列出表達式:

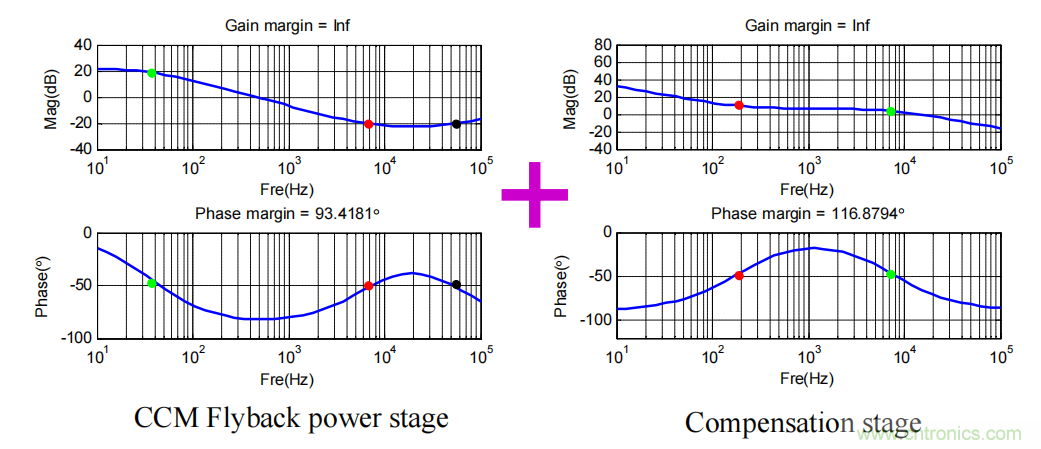

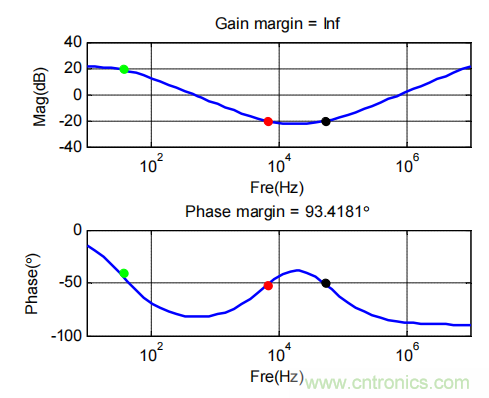

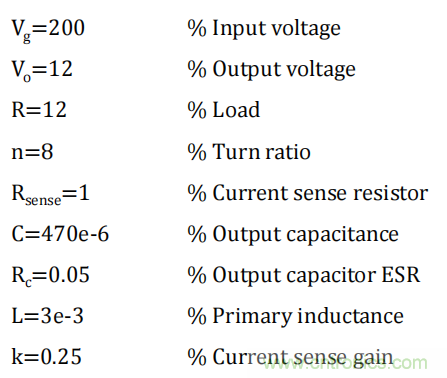

這個怎么寫出來的,后面我們也會一一講到。接下來我們就可以根據等式代入已知量:
三、補償環路設計
在設計之前我們要了解,補償器的基本原型:

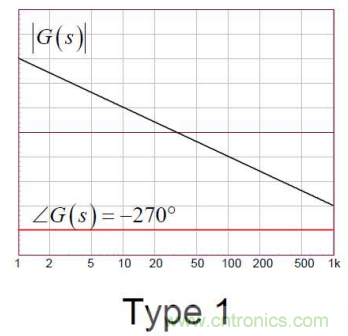

1、Type1:1極點在原點,無相位提升
2、Type2:原點1極點,1零1極,相位提升至90°

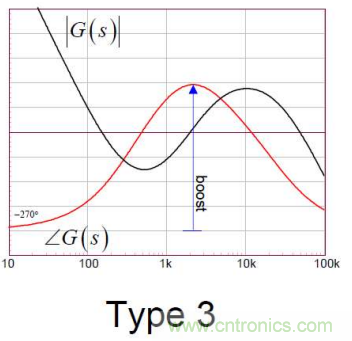

3、Type3:原點1極點,2零2極,相位提升至180°

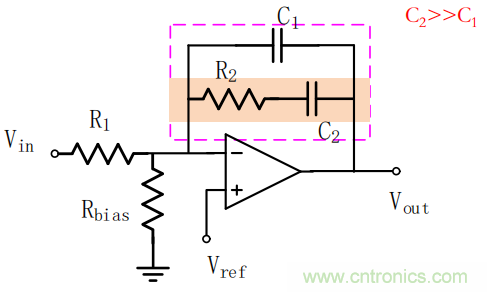

我們?cè)诜醇ぷ儞Q器中,常用的是TYPE2,所以針對type2我們著重講解一下。首先為了直觀的反應補償機理,我們用運放來進行分析。
根據運放的虛短虛斷,我們可以得到傳遞函數:
由于C2遠大于C1,我們假若沒有C1可以得到:

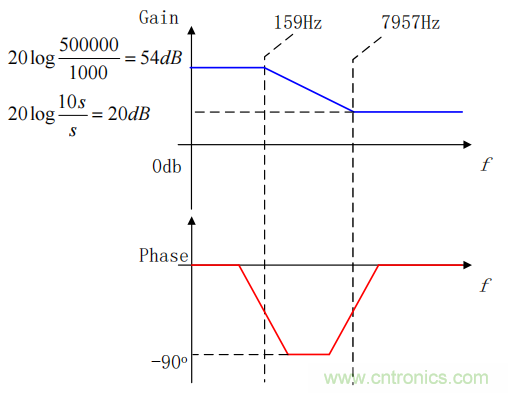

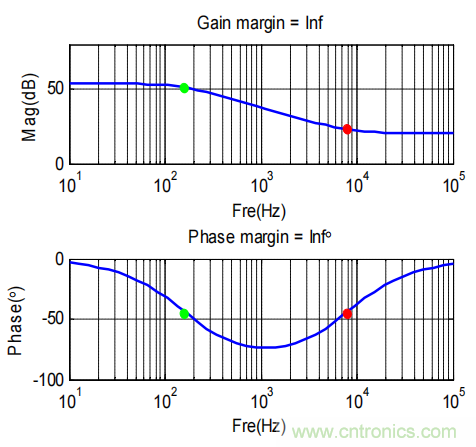

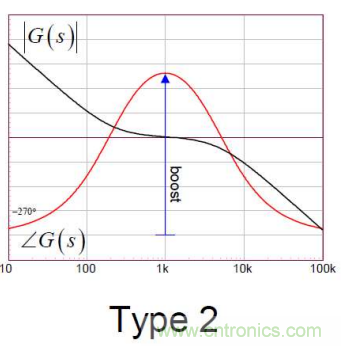

根據前面章節提到的算法,我們可以畫出type2的bode圖:
也就反映出,這種補償電路在環路中的補償形式。具體來看電容在環路增益中起到了哪些作用呢?
