購買了Mophie的 juice pack power station mini智能手機與USB通用移動電源，這款充電器不僅沒有設計缺陷，還可以為手機提供2倍以上的電池容量，而且體積小巧，可放入口袋。出品juice pack的公司Mophie曾經開發出了蘋果公司認證的首個“Works with iPhone”便攜式電池解決方案，他是一家總部位于美國加利福尼亞州的移動智能設備和配件設計商和制造商。

它出產的這款手機充電器內部設計怎么樣呢，看看我的猜測是否合理？

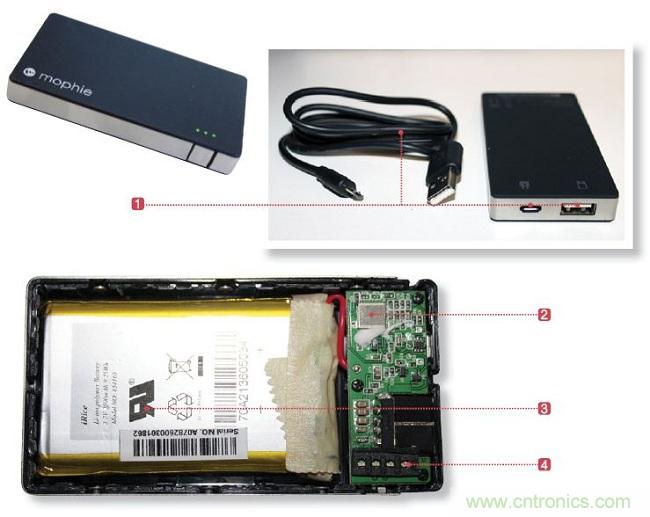

(1)外殼邊側的微型和標準USB端口十分安全。我曾試驗過很多次，試著將USB數據線的接頭插入和拔出端口。

(2)我認為Microchip單片機位于圖中所示護套的下方。單片機通常負責管理“內務”，控制USB充電器IC和IC1的電荷，控制4個充電狀態指示燈，在IC1需要時提供I2C總線控制能力，并控制功率MOSFET。該Microchip零件有些不同尋常，因為它上面帶有Microchip標志，但是只有一個日期代碼，沒有零件編碼。此外，其中兩個對側兩兩相對共分有8個引腳，而另外兩個對側也看似有8個引腳，因為其中有6個是被切斷的，還有2個分別連接到位于兩側的PCB上。有時，制造商推出的早期新型模具樣品的封裝還不是很規范，當然這一點我也不太確定。

(3)2500mAh鋰電池。

(4)橡膠彈性體材料的電源指示燈。

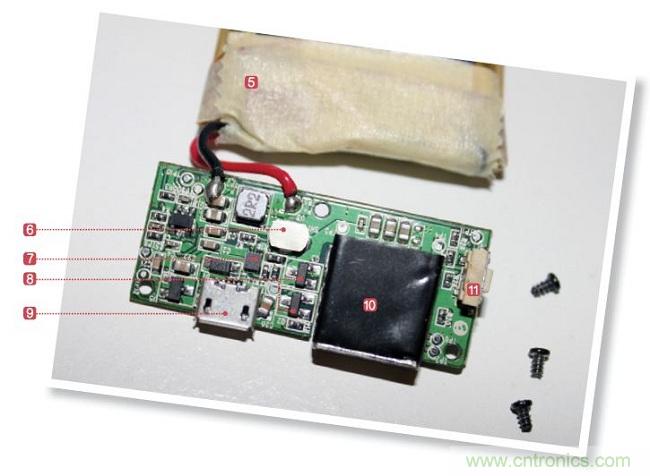

(5)2500mAh鋰電池。

(6)升壓轉換器IC位于圖中所示護套的下方，需要接近其電感器。該IC用于控制電池輸出電壓，并在其成為外部設備充電的主機時將輸出電壓轉化為5V或5.1V，并通過MOSFET將電壓輸送至Mophie的USB端口上。IC的輸出能力約為1A。該IC有10個分別位于對立兩側的引腳，每側5個。另外兩個對側分布著一些散熱引腳，這些引腳被焊接在單板上，可能用于指示內部電源MOSFET。

(7)USB接口鋰電池充電器IC是美國德州儀器公司的bq24040。其位于一個無護套(線性調節器)的10引腳封裝內，可處理交流適配器輸入或來自于微型USB連接器的USB電源，它可能已集成MOSFET，充電電流約為1A。這5意味著若電池完全放電，則最長充電時間約為3小時。

(8)功率MOSFET充當一個標準的USB電源開關，可能還具有溫度保護、短路保護和過電流保護功能。當IC作為主機對外部設備進行充電時，通過USB端口進行控制。

(9)微型USB端口。

(10)USB端口。

(11)電源開關。
