在電子電力設計當中，有一種情況是需要部件在不進行機械接觸的情況下來進行操作的。想要獲得這種效果，就需要電感式接近開關的幫助。電感式接近開關電源擁有性能穩定、使用壽命長、強抗干擾能力等特點，它還是一種理想的電子開關量傳感器。能夠在不接觸物品的情況下進行工作，不會產生壓力和火花等危險現象。隨著人們對產品功能的要求越來越高，電感式接近開關也逐漸被應用在更廣泛的領域。

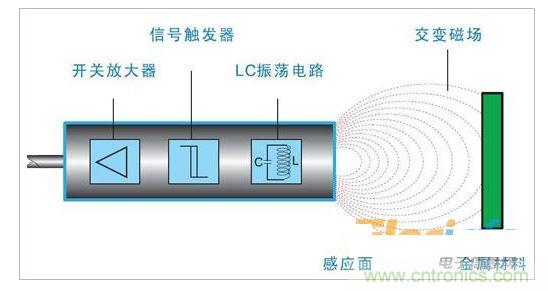

從圖1中可以觀察到，電感式接近開關由三部分構成，LC震蕩電路、開關放大器、信號觸發器。振蕩電路的線圈產生高頻變磁場，該磁場經由傳感器的感應面釋放。當金屬材料靠近感應面時，如果是非磁性金屬，則產生旋渦電流。

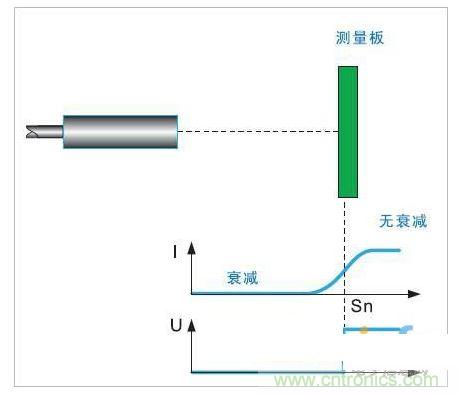

在使用磁性金屬時，這種獨特的滯后和渦流損耗同樣會出現。這些損失使LC振蕩電路能量減少從而降低振蕩。當信號觸發器檢測到這減少現象時，便把它轉換成開關信號。術語"衰；戚"和"無衰；戚"是用來描述電感式接近開關的兩種開關狀態。

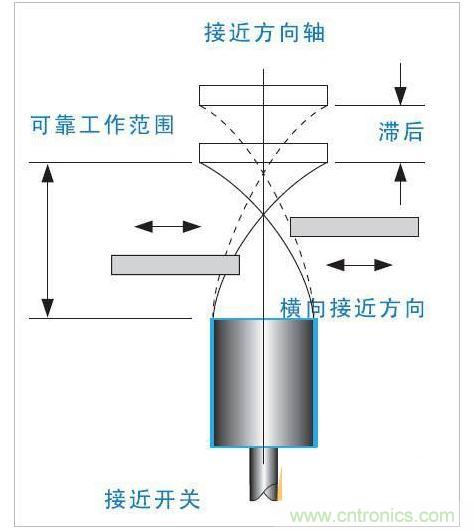

當金屬材料接近時，如果采用橫向接近的方式，會令感應的距離變短，這是因?yàn)榱堪宓倪吘墐H有很小的一塊表面，這就導致了渦流損耗減少，因此，只有當測量板水平進入振蕩區并更加靠近感應面的整個表面便袒露于擴散電磁區。所以，中心軸向靠近可提供最大的感應距離。

需要注意的是，電感式接近開關只對金屬類介質有反應，并非像電容式接近開關電源一樣能夠與任何介質產生反應。本篇文章對電感式開關進行了簡略的工作原理講解，意在幫助新手們初步對這種器件有所了解，從而為之后的深入了解做好準備。
