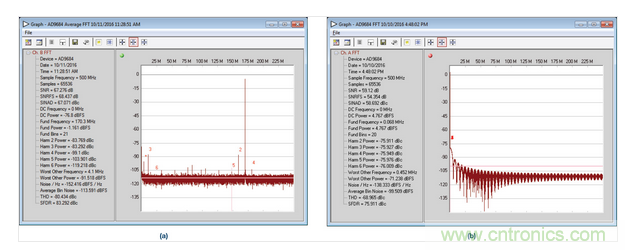

圖1. AD9684 ADC采樣的正常和異常FFT結果，采樣條件：500 MSPS，170.3 MHz，AIN = –1 dBFS。



根據客戶的報告，這些FFT結果不僅看起來很離奇，而且還很不一致。這種狀態也符合我對該問題的最初猜測：因為時鐘源被關閉或沒有連接時鐘源，轉換器的輸入采樣時鐘接收器自身發生振蕩。如果連接時鐘的電纜不連續或信號路徑中的元件不太可靠，也有可能出現該狀態。我說過，這個問題很快就得到了解決，因為類似的結果我已見過許多次。在此工作條件下您還可能會見到其他FFT結果，如圖2所示：

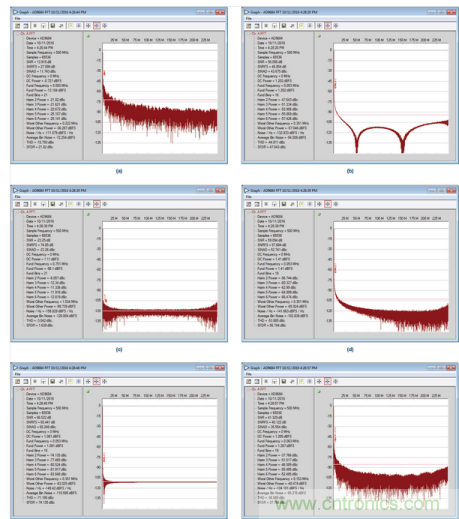

圖2. 不穩定時鐘振蕩的采樣FFT結果。



在幾乎所有應用中，您都需要采樣時鐘輸入為 單頻信號。觀察頻域部分可以發現，因相位或熱噪聲、頻率不穩或無用頻率成分而引起的任何變化，都會導致采樣時鐘和模擬輸入信號之間的預期關系失常。



造成這種情況的罪魁禍?zhǔn)资鞘裁茨?？高速ADC的采樣時鐘輸入通常是具有相同共模偏置的差分輸入，并且接收器具有很高的增益。因此，若沒有施加差分信號，則這些輸入都處于相同的偏置電壓下，任何 非共模噪聲都會導致采樣時鐘接收器發生振蕩。在此情況下，產生的震蕩將不是單純的頻率（如果是，則屬于一種較理想的特性）。該頻率將會隨機變化。當采樣時鐘頻率隨機變化時，模擬輸入的能量將分布于奈奎斯特帶寬頻域。



大多數情況下，您只需認識到這一點，并恢復預期時鐘參考信號，即可繼續測試。但是，如果您想要驗證這個問題，請觀察ADC的數據時鐘輸出(DCO)（注意該方法不適用于JESD204B的輸出）。此信號通常是ADC采樣時鐘的一個延遲版， 或采樣時鐘的分頻版（如果你使用任何可以抽取數據率的數字特性）。對于圖1中的正常和異常FFT結果，相應的數據時鐘輸出如圖3所示。

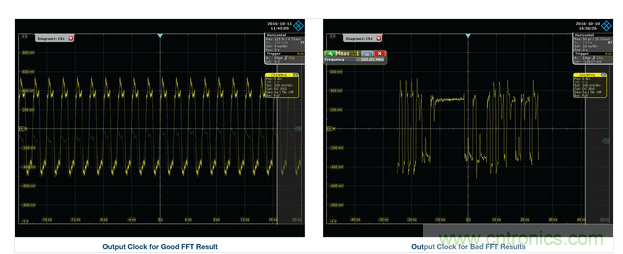

圖3. 圖1所示兩種FFT情況對應的ADC數據時鐘輸出。



可以看到，其周期是變化的，這與我們預料的情況一致。當然，我明白為什么您在首次（甚至是最初幾次）碰到這種問題時沒有認識到此原因。因為從面板數值來看，試驗臺似乎是正常工作的，而測試結果卻突然混亂。是ADC壞了？是數據采集發生了混淆？是軟件已損壞？都不是，只是因為缺少一個信號源而已。
