一般LED的額定工作電流20毫安培，有的工廠一開始就用到盡，設計20毫安培，實際上此電流下工作發熱很嚴重，經多次對比試驗，設計成17～19毫安培是比較理想的，推薦設計為18毫安培。





一般LED的推薦工作電壓是3.0-3.5V，經測試，大部分工作在3.125V，所以按3.125V計算式比較合理的。M個燈珠串聯的總電壓=3.125*M





要使LED日光燈工作在輸入電壓范圍比較寬的范圍（全電壓）AC85～265V，則燈板的LED串并聯方式很重要。由于目前的電源一般為非隔離的降壓式電源，在要求寬電壓時，輸出電壓不要超過72V，輸入電壓范圍是可以到達85～265V的。也就是說，串聯數不超過23串。并聯數不要太多，否則工作電流太大，發熱嚴重，推薦為6并/8并/12并?？傠娏鞑怀^240毫安培為好。還有一種寬電壓方案，就是先用L6561/7527把電壓抬高到400V，然后再降壓，相當于兩個開關電源，成本貴一倍，此方案性價比不高，沒有市場。

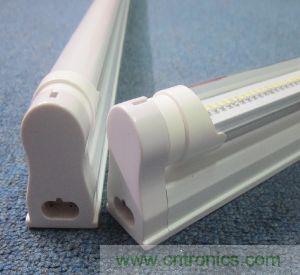

圖題：從十大關鍵解析LED日光燈電源設計





LED半導體的特性決定其受環境影響較大，譬如溫度升高，LED的電流會增加；電壓的增加，LED的電流也會增加。長期超過額定電流工作，會大大縮短LED的使用壽命。而LED恒流就是在溫度和電壓等環境因素變化時，確保其工作電流不變。





一些客戶先設計燈板，再找電源，發現很難有合適的電源，要么電流太大，電壓太小（如I＞350mA，V＜40V）；要么電流太小，電壓太高（如 I＜40mA，V＞180V），造成的結果是發熱嚴重，效率低，或者輸入電壓范圍不夠。其實，選擇一個最優良的串并接方式，加在每個LED上的電壓電流是一樣的，而電源的效果卻能發揮最好的性能。最好的方式是先和電源廠商溝通，量身定做。





市場上有的電源的恒流精度太差，象市面上流行的PT4107/HV9910/BP2808/SMD802方案等恒流的方案，誤差達到±8%或±10%，恒流誤差太大。一般要求在±3%就可以了。按3%的誤差，6路并聯，每路的誤差約±0.5%，如果是12路并聯，每路的誤差約±0.25%，該精度足夠了。精度太高，成本會大大增加。而且對LED來講，17毫安培和17.5毫安培影響不大。





目前市場上的電源PFC有三種情況：一種是不帶PFC專用電路的，其PFC一般在0.65左右；一種是帶被動式PFC電路的，燈板匹備得好，PFC一般在 0.92左右；還用一種是用有源主動式7527/6561電路做的，PFC可以達到0.99，但這個方案的成本比第二種方案貴一倍。所以第二種方案的較多。對于被動式PFC電路：也叫做填谷式PFC電路，其工作電壓范圍是交流輸入電壓峰值的一半。如輸入是180V，其峰值是 180*1.414=254V，峰值電壓的一半是127V，再減去降壓式的壓差30V，其最大輸出是90V，所以LED燈珠串聯數最多28串。因此，要想得到比較大的功率因素，燈珠的串聯數不能太多，否則，就達不到低電壓的要求。





輸出功率（輸出LED的電壓*輸出電流/輸入功率）。這個參數尤為重要，如果效率低就意味著輸入功率有很大一部分轉化為熱量散發出來；如果是裝在燈管內就會產生一個很高的溫度，再加上我們LED的一個光效比所散發熱量，就會疊加產生更高的溫度。而我們的電源內部所有電子零件的壽命都會隨溫度的上升而縮短。 所以說效率是決定電源壽命最根本的因子，效率不能太低，否則消耗在電源上的熱量太大。一般在80%以上就可以了，不過，效率與燈板的匹配接法有關。





高度是限制的主要因素，一般用于T6管/T8的尺寸要求高度不能太高≤9毫米。T10管的高度≤15毫米。長度可以偏長，更易于散熱。





一般隔離電源如做成15W，放在LED燈管內，其變壓器體積很大，很難放進去。尤其對T6/T8燈管，幾乎不可能的，所以隔離的一般只能做到15W，超過 15W的很少，并且價格很貴。所以，隔離的性價比不高，一般是非隔離的占主流較多，體積可以做得更小，最小可以做到高8毫米，實際上，非隔離的安全措施做好了，是不存在問題的。



希望通過這十點，工程師可以簡單的掌握LED日光燈的設計要點。
