【導讀】本應用筆記介紹了一款線性LED 驅動方案，用于驅動6串LED 信號燈，每串包含4只串聯LED。每串LED 負載具有獨立的陽極接點，陰極連接在一起。該電路采用汽車電池供電，最低電壓為10V，最高電壓為28V，能夠為每串LED 提供350mA 電流。
電路說明：本應用筆記介紹了一款線性LED 驅動方案，用于驅動6串LED 信號燈，每串包含4只串聯LED。每串LED 負載具有獨立的陽極接點，陰極連接在一起。該電路采用汽車電池供電，最低電壓為10V，最高電壓為28V，能夠為每串LED 提供350mA 電流。由于使用共陰極架構，檢流電阻必須放置在LED 串的陽極端。LED 驅動器（MAX1683電流檢測輸入端的最大共模電壓限制在4V，因此，檢流電阻兩端的電壓必須經過電平轉換，以地為參考，以符合驅動器的要求。一對 PNP 晶體管把LED 檢流電阻的電壓轉換成以GND 為參考的電壓，送入MAX16836電流檢測引腳。下式提供了R1、R2、R3和R4 （電路圖中U1部分）的計算。

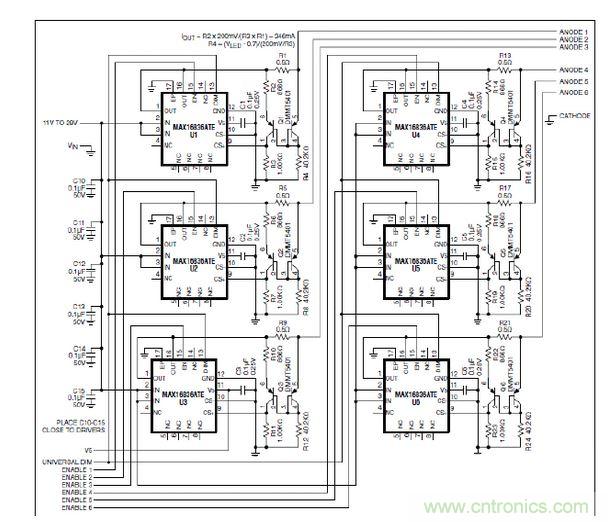

圖1. 驅動器設計原理圖
當LED 串的電壓處于最小值（7.6V），而輸入電壓處于最大值（28V）時，LED 驅動電路功耗最大，大于7W。僅通過電路板散熱很難耗散如此大的熱量，所以，在高輸入電壓情況下，必須使用低占空比（低至25%）的調光信號驅動 UNIVERSAL DIM 輸入，以降低驅動器的功耗。
