• IDTP9030可減少 80% 的板面積和 50% 的解決方案 BOM 成本
• IDTP9020在先進無線充電應用中可將充電時間縮減一半
• IDTP9030應用面積從 1800 mm2  縮減至 360 mm2

• 平板電腦、智能電話、數碼相機、GPS 和耳機

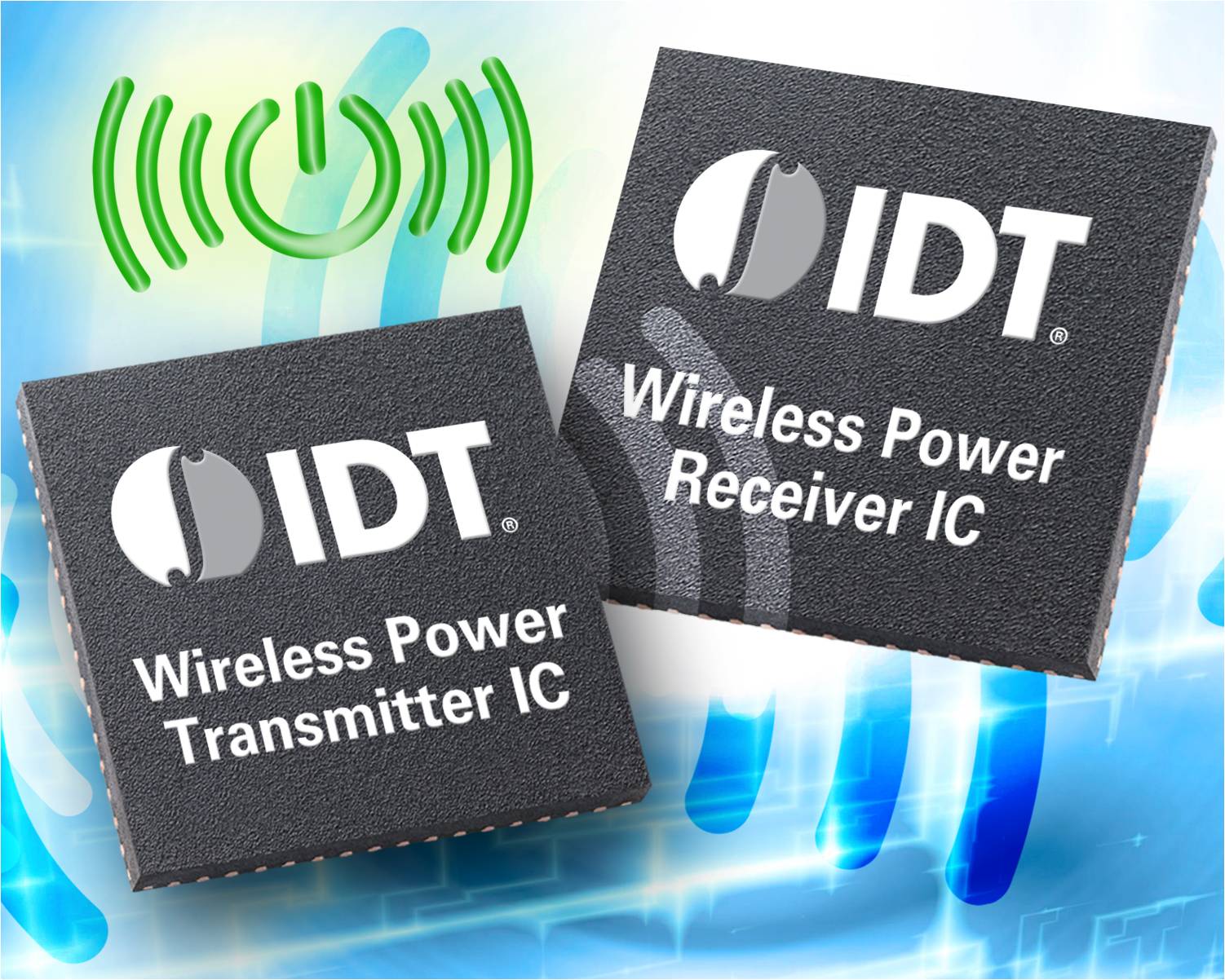

擁有模擬和數字領域的優勢技術、提供領先的混合信號半導體解決方案的供應商 IDT® 公司 (Integrated Device Technology, Inc.; NASDAQ: IDTI) 宣布，已推出全球首個真正的單芯片無線電源發送器和業界最高輸出功率的單芯片接收器解決方案。與現有解決方案相比，IDT 的高集成多模式發送器可減少 80% 的板面積和 50% 的解決方案材料清單（BOM）成本。更多功能的多模式接收器輸出功率為通常使用解決方案的兩倍，可將充電時間縮減一半。

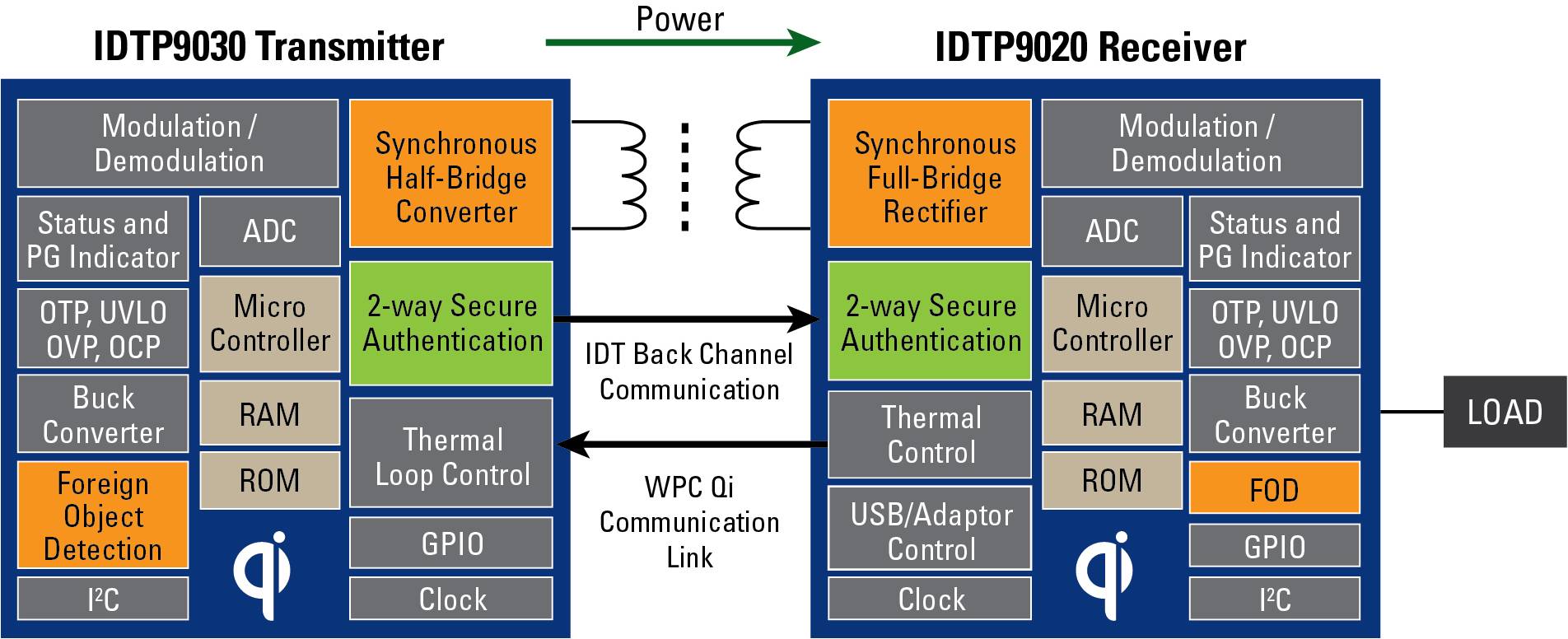

IDTP9030 和 IDTP9020 提供了無線電源發送器和接收器解決方案，專為滿足無線充電聯盟（WPC）的 Qi 標準而設計，可保證與其他滿足 WPC Qi 標準器件的互操作性。發送器和接收器均能夠進行“多模式”操作，可支持 Qi 標準和專用格式以增加功能、改進安全和提高功率輸出能力。內置的協議檢測可實現 Qi 與專用模式間的動態轉換，從而實現平穩過渡和可靠的用戶體驗。這些器件可用于大量移動應用以進行便利和輕松的電池充電。

IDT 公司副總裁兼模擬與電源部門總經理 Arman Naghavi 表示：“IDT 率先提供真正的單芯片無線電源發送器 IC 解決方案，以滿足預期為 33 億美元的無線電源市場。IDT 的新型發送器將應用面積從 1800 mm2  縮減至 360 mm2，并用1 個 IC 實現了 9 個 IC 的功能，讓我們的客戶可開發更多緊湊而具有成本效益的產品。此外，我們專有的多模式功能超越了 Qi 標準的限制，通過加強異物檢測改進安全，并增加輸出功率以加快充電時間，最終為客戶帶來利益。”

IDTP9030 是如今集成度最高的無線電源發送器。它將大量分立元件的特征和功能結合成一個簡單、具有成本效益且高效的解決方案。集成最大程度地將應用面積和元件數量降至最低，讓客戶可以設計和部署更多緊湊的、具有成本效益和交通便利的無線充電站。這些充電站可在任何地方部署，包括家庭、辦公室、圖書館、商店、公共等候區、汽車、機場和飛機座位。
[page]


IDTP9020 是一個高效率的單芯片無線電源接收器。在 Qi 模式時，該器件為系統傳遞高達 5 瓦特。當與 IDTP9030 發送器在專用配置使用時，它可傳遞高達 7.5 瓦特，讓器件適用于強大的移動器件，如平板電腦、智能電話、數碼相機、GPS 和耳機。當搭配使用時，IDTP9030 和IDTP9020 成為業界最有效的端到端無線電源解決方案，可減少能源成本和達到更快的充電時間。

IDTP9020 和 IDTP9030 還擁有專利的多層次異物檢測（FOD），利用精密的多參數算法以保證高水平的安全，同時避免 FOD 誤報。IDT 的解決方案擁有過溫、過壓和過流保護，可提供市場上最全面的保護功能，從而保證安全和可靠的操作。此外，當不能使用無線充電站時，接收器還可支持 USB 電纜充電，在移動設備中不再需要 USB 適配器轉換器。

供貨
IDTP9030 和 IDTP9020 已向合格客戶提供樣品，提供 48 引線 6x6 mm TQFN（IDTP9030） 封裝和 56 引線 7x7 mm TQFN（IDTP9020）封裝。
