【導讀】偏置電源有幾種設計方法。本文將介紹在 AC-DC 應用中實現偏置電源的 3 種選項：線性、降壓轉換器或反激式轉換器。
偏置電源在電源中很重要。在電源內部，需要偏置電源給 IC 加電。在電源外部，可能需要偏置電源給系統中的 MCU 和／或其它局部電源加電。
很多低電壓 IC（額定電壓小于 100V DC）都將偏置電源集成到該 IC 內部。不過，對于 AC-DC 電源而言事情會變得更加復雜，因?yàn)楝F(xiàn)在需要處理高很多的輸入電壓。
在 AC-DC 應用中實現偏置電源的 3 種選項：
1、線性偏置電源
BJT 線性電路可提供一款組件數量最少的簡單偏置電源解決方案。不過，使用該方案的主要缺點是效率低。

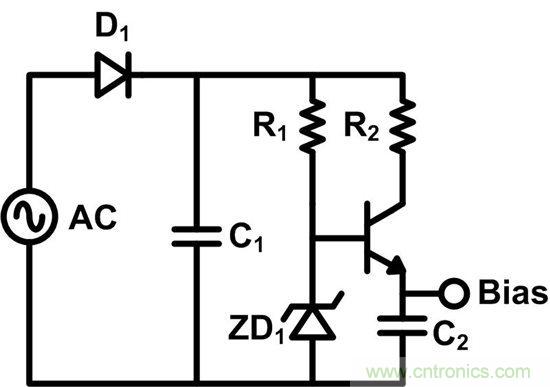

圖1：BJT 線性偏置電源
在圖 1 的實例中，要使用通用 AC 輸入（85VAC 至 264VAC）實現 12V/50mA 的偏置電源，需要為 R2 應用 2kΩ 的最大電阻器。即便使用串聯電阻器，仍需補償 BJT 上的損耗，在輸入為 264VAC 時其可高達 5W。
2、反激式偏置電源

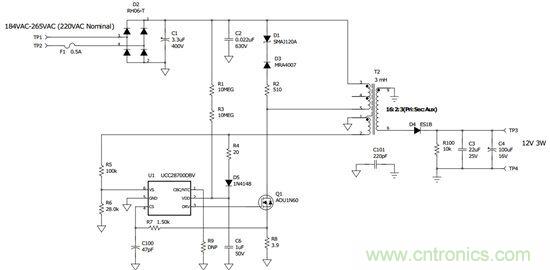

反激式轉換器偏置電源（如圖 2 中的 PMP8764）是常用的偏置電源解決方案，不僅提供安全隔離，而且還能提供多個偏置輸出。
圖2：反激式偏置電源
由于采用一次側穩壓 (PSR) 技術，因此光耦合器和補償電路可從反激式偏置電源中移除，同時還可保持 5% 的輸出穩壓。
3、降壓偏置電源

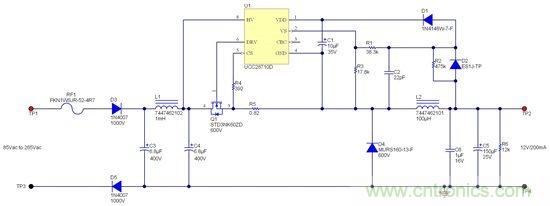

在電子儀表計量等特定應用中，無需隔離，而且反激式轉換器中的定制變壓器對于成本敏感型市場來說太貴。在這種情況下，降壓轉換器（如圖 3 中的 PMP9087）是實現低成本偏置電源解決方案的更好選項，因?yàn)槭褂玫氖菢?biāo)準電感器。此外，使用 PSR 控制器（UCC28700 系列）還可實現快速負載瞬態響應，因?yàn)?PSR 控制器具有逐周期電壓傳感特性。
圖3：降壓偏置電源

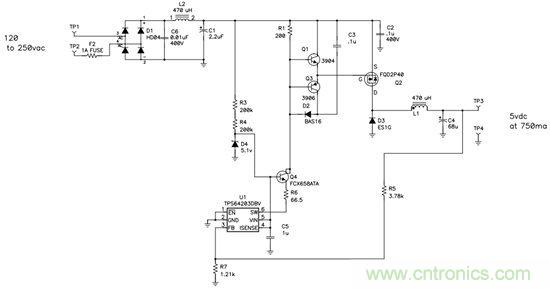

對于需要低輸出電壓（9V 或更低）偏置電源的應用，p 通道 MOSFET 降壓轉換器（如圖 4 中的 PMP5412）是反激式偏置電源的完美替代方案。
圖4：反激式偏置電源的完美替代方案
可以在 PowerLab 參考設計庫中找到更多偏置電源解決方案，下列是一些設計實例：
低功耗反激式偏置電源解決方案：
PMP8968 — 176VAC-263VAC 輸入、5.5V/250mA 偏置電源
PMP9059 — 90VAC-265VAC 輸入、15V/250mA 偏置電源
PMP9066 — 96VAC-768VAC 輸入、20V/550mA 偏置電源
PMP9235 — 90VAC-132VAC 輸入、5V/250mA 偏置電源
低功耗降壓偏置電源解決方案：
PMP5412 — 120VAC-250VAC 輸入、5V/0.75A 無變壓器偏置電源
PMP9087 — 85VAC-265VAC 輸入、12V/200mA 無變壓器偏置電源
PMP9176 — 50VAC-275VAC 輸入、9V、1.1W 無變壓器偏置電源
