Toshiba東芝推出五百萬像素，1.4微米，帶有圖像訊號處理器的CMOS圖像傳感器：T4K39
T4K39是一個附有圖像信號處理器（ISP）的圖像傳感器。 T4K39像素大小為1.4微米 × 1.4微米，500萬像素的分辨率，2592H × 1944V輸出像素，1/4英吋光學格式。由于T4K39實際很小，很適合內置攝像頭模塊的應用。該產品采用CMOS工藝，所以實現了低功耗運轉。它通過一個配備了原色濾鏡的小巧而簡單的攝像系統，就能提供卓越的色彩再現能力。所有這些特點讓T4K39成為智能手機應用的理想選擇。

特點

1/4英吋，5M分辨率 (1.4µm)
逐行掃描
I2C接面
CSI-2  2通道
8位并行輸出
Binning：水平 1/2，垂直 1/2, 1/4, 1/8
內置鎖相回路 (PLL)
鏡頭陰影校正
缺陷像素校正
圖片翻轉 (水平和垂直)
可設定取像范圍(設定具有固定中心的任意尺寸窗口)
圖像尺寸調整 (用于圖像縮小的可編程抽取)
數位變焦
圖片特效 (單色、負片、深褐、復古、素描、浮雕)
AE (自動曝光)
AWB (自動白平衡)
自動閃爍檢測和校正
γ校正(可編程伽瑪表)和動態γ校正
降噪
邊緣增強
假的色彩還原
顏色管理
待機模式，省電模式
內置穩壓器 (1.8 V 轉 1.5 V)

規格

光學格式：1/4"
像素大小 1.4微米 × 1.4微米
輸出像素： 2592 (水平) × 1944 (垂直)
數據格式：YUV422
幀速率 (CSI-2)：15 fps @全分辨率，30 fps @1080p (crop)，30 fps @720p，60 fps @VGA
電源：模擬 = 2.6至3.0 V，數位 = 1.7至1.9 V，I/O = 1.7至3.0 V
工作溫度：-20 to +60ºC
存儲溫度：-30 to +85ºC

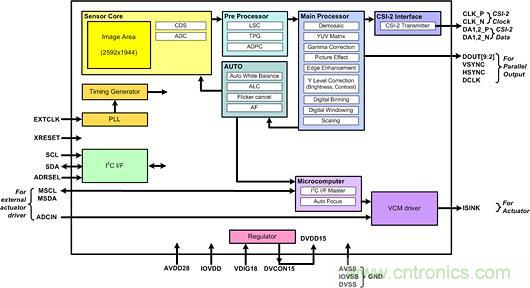

圖1：:系統方框圖
