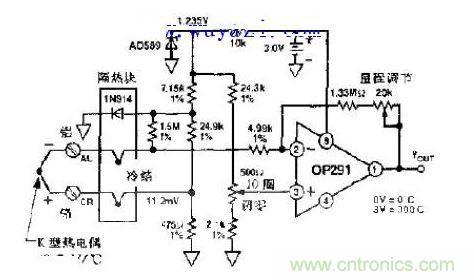

K型熱偶端放置隔熱塊中，熱電偶結的環境溫度由1N914二極管連續控制。二極管通過反饋小電壓可修正在結上產生的熱電動勢。通過1.5M歐和475歐送至運放。校準時將熱電偶結放在零度冰水中。調500歐使輸出為零壓；然后將熱電偶插入250攝氏度爐中，調量程供輸出為2.50V.在0～250攝氏度范圍內，K型熱偶的精度為正負3攝氏度。
