開關型霍爾集成電路是磁敏感傳感器。當有磁鐵靠近霍爾開關時電路輸出有效信號。開關型霍爾集成電路體積小，靈敏度高，安全可靠，使用簡單，安裝方便。是很好的非接觸式位置開關傳感器。

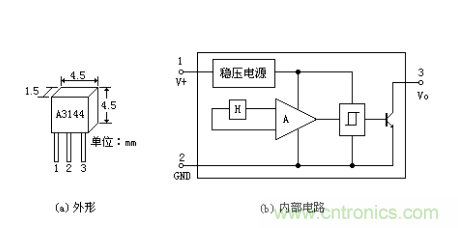

1）圖 1 是一種典型的測量開關型霍爾集成電路，可按圖 2 搭一個電路，電源可選 4.5~24V，本電路選 6V。把萬用表撥在直流 10V 擋。因霍爾集成電路為集電極開路輸出，所以測試時，應加一個 1~2K 的電阻。平時輸出端 3 腳和地 2 腳為高電平（接近電源電壓），當用一小磁鐵（可用 10mm*10mm*15mm 的永久磁鐵，也可把壞的鐵氧體永磁揚砸下一小塊）靠近霍爾集成電路有數字的一面時，如果電壓表指針降到 0.15V 左右時，說明霍爾集成電路是好的。如果當小磁鐵已接觸到霍爾集成電路有字的一面時，電壓表指示仍不下降，可把磁鐵的磁極調一下再試（本電路所示霍爾集成電路是磁鐵 N 極靠近時輸出低電平），如果電壓表指示下降到 0.15V 左右，說明霍爾集成電路是好的，否則說明霍爾集成電路是壞的。

2） 圖 3 是用霍爾集成電路控制繼電器的應用電路，當小磁鐵靠近霍爾集成電路時，繼電器吸合。



圖 3

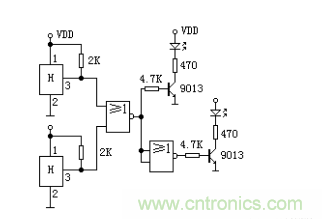

3）圖 4 是公共汽車關門指示電路。當門 1、門 2 都關上時（磁鐵靠近霍爾集成電路），或非門輸出高電平，VT1 導通，綠燈亮，司機可以開車。否則，紅燈亮。



圖 4
