本文論述一種類R—F 轉換頻率的測量法，用NE555定時器和熱敏電阻等器件構成振蕩器，由MSP430單片機的捕獲功能來捕獲多諧振蕩器輸出信號的高低電平并計數，熱敏電阻Rt 與捕獲高低電平時的計數值的差值成正比關系。

MSP430單片機計數法測溫原理

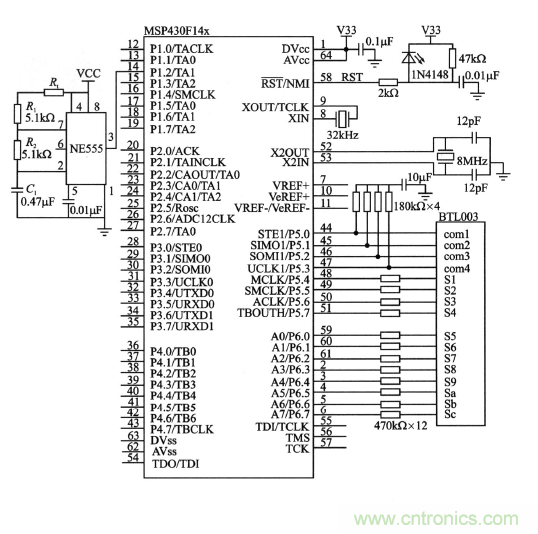

以NE555定時器為核心組成典型的多諧振蕩器，把被測熱敏電阻Rt 作為定時元件之一接入電路中，NE555定時器輸出引腳接MSP430單片機的P1．2腳（Timer_A：捕獲、CCIlA輸入引腳）。系統電路如圖所示。

由上述測量原理可知，誤差主要來源為：R1、R2精度，單片機的定時器和電容器的精度以及穩定度。這里選用高精度（士O．001％）、溫度系數小于土O．3×10-6／℃的精密金屬箔電阻器。因此當選用高精度、高穩定度的電容器，且單片機的工作頻率足夠高，就可以得到較好的測溫精度。

由測量原理知：被測電阻的阻值越大，測量誤差越小。筆者已應用該方法設計出一款溫度計，測量范圍為一10～80℃，分辨率達到O．01℃，誤差在O．3℃ 以內。該設計充分利用了MSP430單片機的捕獲功能和低功耗功能，使得電路功耗低、電路簡潔、價格低廉、精度高。
