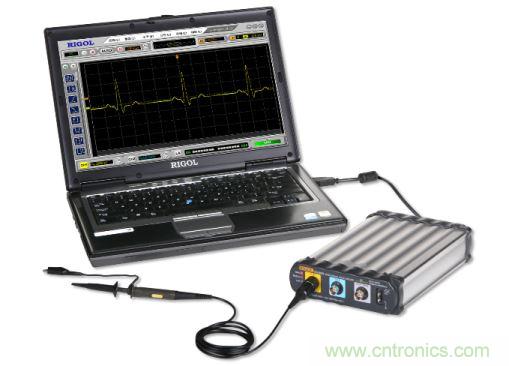

對于工程師來說，一般在電氣檢修工作中，用到示波器查看各種電壓波形是非常普遍的情況，普通的示波器體積大、笨重，最重要的是沒有電氣隔離，操作時要注意不能觸電。隨著單片機等電子技術的發展，以及智能手機的普及，設計一個能和手機配套使用的虛擬示波器，成本低，攜帶使用都方便。硬件設計電路包括信號預處理、單片機、藍牙串口模塊。



首先是信號預處理部分：

這里我們要設計的這款電路的單片機AD轉換電壓范圍是0~3.3V，為了能測量交流信號，把輸入信號地端接RP3調節出的1.65V，這樣就能測到-1.65~+1.65V的電壓。實際工作中電工測量電壓范圍從幾伏到幾百伏，為此加入了電阻降壓網絡R1、R2、R4、R5、RP1和RP2，這樣就能測到60V的電壓，再加上個有x10 擋(放大10倍)的示波器探頭，最大可測到600V電壓。LM358是雙運放，接成電壓跟隨器方式，主要作用是提高輸入阻抗，使示波器標入阻抗是1MΩ，否則示波器探頭放到x10擋時，測量數值會有偏差。運放還能起到當輸入信號過大時，限制輸入到單片機的信號幅度，保護單片機的作用。共有2個信號輸入端，組成雙蹤示波器，可以比較2路信號的相位關系。

這里我們選用了一款飛利浦的單片機P89LPC938，它是基于80C51內核的低功耗 FLASH單片機，其內部有7.373MHz振蕩器、復位電路、8通道10位AD轉換器，8K字節Flash程序存儲器、768字節RAM數據存儲器，這使得外圍電路很簡潔。為了提高AD轉換速度和提高通信波特率的準確程度，使用了外部12MHz晶振。單片機的P2.0(AD07)、P2.1(AD06) 接雙運放LM358的電壓輸出，單片機的P1.0(TXD)、P1.1(RXD)接藍牙模塊的串口。



最后我們要說明的是關于Bluetooth的一系列參數，在這里需要兼容藍牙V2.0 規范和CLASS 2 標準，其傳輸距離最大為10M，支持SPP 服務(串口)。功能多的藍牙模塊可更改主從設置，默認為從設備，可以和電腦或手機藍牙連接，還可以更改通信波特率，默認是9600bps，可更改為較大的波特率，如115200bps，加快通信速度。默認配對密碼是1234，每次搜索藍牙模塊前先給藍牙模塊上電再搜索，再次搜索時要先把藍牙模塊重新上電，否則可能搜索不到。手機藍牙和藍牙串口模塊之間的連接，是程序設計的重點，也是難點。這個連接過程就是創建一個藍牙客戶端，分查找設備、查找服務、獲得連接URL和建立連接4個主要步驟。
