中心議題：

• 壓階的概念及壓階傳輸?shù)漠a(chǎn)生背景
• LED全彩單信號驅動IC傳輸技術
• LED點彩壓階傳輸技術的應用
• LED壓階傳輸技術的應用前景

隨著LED全彩驅動IC涌現，市場競爭相當?shù)募ち遥傮w上的發展趨勢來說，LED全彩驅動IC逐漸改為單總線驅動，因?yàn)閱慰偩€驅動IC更加智能，可靠穩定性增強，工程應用更加簡便，同時還能節省線材成本，如CYT3015、CYT3005、CYT3006、CYT3020等等。LED全彩單總線信號驅動IC在工程應用上給工程設計人員帶來了更多的信心。壓階傳輸技術應用在單線傳輸技術基礎上，就顯得格外的簡便，下面我們就以LED全彩單總線驅動IC—CYT3015為驅動芯片，來介紹壓階傳輸技術在LED點彩技術的應用。

1. 壓階的概念及壓階傳輸?shù)漠a(chǎn)生背景

說了這么久，很多人或許有個疑問，那就是到底什么叫壓階呢?其實壓階就是在兩點之間，不同電勢的電勢線按照從大到小或從小到大的規律排布，前一級電路和后一級電路不工作在一個電勢上，沒有共同參考地，前一級的電勢與后一級的電勢差就為一個壓階(臺階)，由于一端到另一端的電勢就像階梯一樣，所以我們稱這種梯式電勢為壓階。或許梯式電勢大家一點都不陌生，壓階只是一個新名詞而已，那么壓階傳輸技術又如何會應用到LED點彩傳輸技術?現在市面上出現的全彩LED驅動IC，輸出端口有3端口，4端口，9端口，16端口等等，驅動信號有單線，雙線，四線，信號由前一級往后一級傳輸，這種傳輸方式，至少需要三根線(單線傳輸方式，只需要電源線，地線及信號線三根)，供電電壓比較低，主要有5V，12V，24V，每個驅動IC的電流都會匯集到電源線上，像支流的水流到干流一樣，電源線要承受很大的電流，一般都是幾安培以上的電流，電源線要比較粗才能承受得起，現在樓宇，橋梁的裝飾基本都是這樣的傳輸方式。而如圣誕燈這樣精美的裝飾品，做LED點彩顯示裝飾，用比較粗而且比較多的線繞起來就顯得不那么美觀了，壓階傳輸技術就此應蘊而生，它采用高電壓低電流，在LED全彩單總線驅動IC驅動的基礎上，只需要兩根很細小的線級聯燈點，就可以顯示多姿彩的視頻效果。

2. LED全彩單信號驅動IC傳輸技術

壓階傳輸技術應用在單總線驅動IC上的設計更簡便，穩定性更好，可靠性更強，那么這些優勢在單總線驅動IC上是如何體現的呢?我們拿CYT3005來舉例說明，這是一顆單線三端口LED全彩恒流驅動IC，相對兩線，四線信號線來說，兩線、四線信號線驅動IC，信號傳輸會受到更多的干擾，不定因素相對增多，并且線材也多，會增加一些成本。CYT3005是單線驅動傳輸IC，信號傳輸采用了具有特殊性能的曼徹斯特編碼。 曼徹斯特編碼是串行數據傳輸?shù)囊环N重要的編碼方式，曼徹斯特編碼最大的優點是：數據和同步時鐘統一編碼，曼碼中含有豐富的時鐘信號，直流分量基本為零，接收器能夠較容易恢復同步時鐘，并同步解調出數據，具有很好的抗干擾性能，這使它更適合于信道傳輸。在曼徹斯特編碼中，將一位時間一分為二，位時間內發生低電平到高電平的變化表示‘0’;高電平到低電平的變化表示‘1’;由于跳變都發生在每一個碼元的中間，接收端可以方便地利用它作為位同步時鐘，因此，這種編碼也稱為自同步編碼。這樣單信號線傳輸穩定性，可靠性會有更好的保證。下面我們來看看，LED全彩單線驅動芯片CYT3005的傳輸設計圖，如圖一所示。

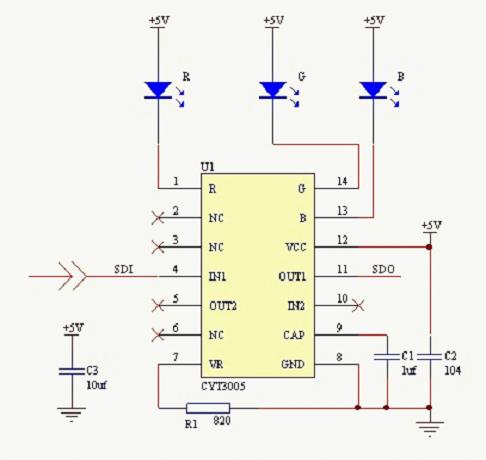

圖一 CYT3005單線傳輸驅動全彩LED燈[page]

根據CYT3005單線傳輸驅動全彩LED燈設計圖，我們可以看出，單總線傳輸設計上顯得很簡單，這也是工程上最需要的傳輸方式。

3. 壓階傳輸技術的應用

壓階傳輸，前面已經提到過了，它是一種高電壓低電流的傳輸方式，數據和供電都是工作在一個個臺階(壓階)上。那么怎么樣才能將LED全彩驅動IC從低壓大電流的方式轉換到高壓低電流的壓階傳輸方式?我們就在CYT3005單總線傳輸?shù)幕A(chǔ)上，進行壓階傳輸設計，如圖二所示。

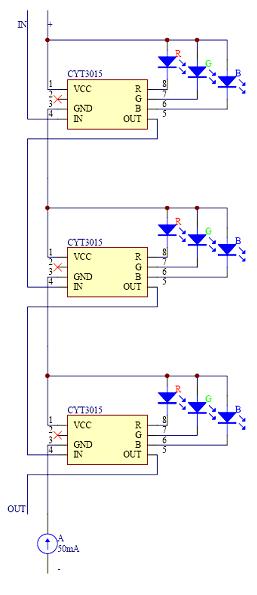

圖二 壓階傳輸技術在LED點彩的應用

圖二所示就是壓階傳輸技術在LED點彩技術上的典型應用，梯式電壓的形成主要是因?yàn)榇釉O(shè)計的。高壓市電在穩壓管或二極管順向自然形成工作電壓，高壓幾百伏電壓在串聯燈點形成階梯的壓階電勢和總線傳輸。驅動IC供電VCC端接到順勢高電位，GND地端接到順勢低電位。雖然說芯片并沒有一個真正的GND，但芯片以GND端電勢作為芯片的工作的基準電勢，維持芯片正常工作的電勢差還是正常存在的，即使GND端的電勢變動了，有新的基準，穩壓管兩端的電壓不變，即壓差不變，芯片一樣能穩定正常工作。且不需要濾波。

在此電路中，芯片供電利用壓差，電勢一級級的往下降，形成了梯式壓降，故而稱壓階傳輸。其實，信號傳輸也利用了壓階傳輸?shù)姆绞?，芯片與芯片之間的信號線串接了壓階管，這樣做的目的是經過每一級后，降低一階信號電勢，使該級芯片的信號與地之間的電勢差保持正常工作的一個差值，否則，會因?yàn)橄鄬﹄妱葸^大而燒毀芯片。我們可以注意到這個電路只要兩條線，一條供電，一條信號傳輸，供電的線是串行的，所以總線上的電流比較小，用較細的線就行了。電路的末端，用了一個CYT1A50，它可以使整個線路恒流。另一方面，由于它的端口耐壓也比較高，可以將電路上多余的壓降壓在這顆芯片上。

最終，只要按圖三所示，給整個電路供上高壓電，控制器系統供上電，同時編輯好播放效果，輸出，燈串顯示的效果將給你帶來一種心靈上無法想象的震撼驚奇，視覺上如同沖浪一樣的刺激與享受。
[page]
在壓階傳輸技術中，電源的恒壓值有一點的小波動，穩壓管兩端的電壓即電勢差并不會改變，波動的電壓其實壓在了CYT1A50的端口上，如果在它的端口耐壓范圍內，電路還是會正常工作的。這給追求穩定可靠的工程人員來說，無疑多了幾分自信。

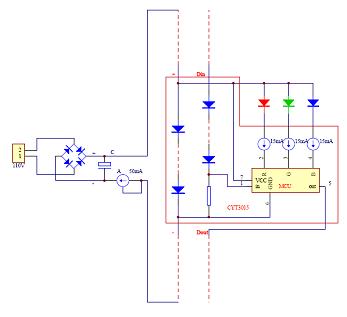

圖三 應用原理圖

4. 壓階傳輸技術應用的前景

這是世界上唯一一款，不需要濾波，周邊0器件LED恒流驅動IC。

在如今，用LED點彩技術相當成熟，但是低壓大電流的供電方式，給很多的工程施工帶來了困擾。壓階傳輸技術獨辟蹊徑，開辟了一種新的傳輸方式，解決了總線大電流的問題，供很小的電流就足以保持正常工作。隨著LED全彩驅動IC的集成度增強，智能性更高，IC將會嵌入到LED燈里進行應用，那樣利用壓階傳輸技術，制作工藝步驟會更簡便，材料會更少，成本降低，可靠性更有保障。它在裝飾燈的應用領域是非常廣闊的，如圣誕樹裝飾燈，酒吧，歌舞廳，辦公大樓，橋梁等等，我們有理由相信，迎接它的將會是一個美好的明天……

5. 結束語

在LED技術迅速發展的浪潮下，LED點彩技術也得到了前所未有的突破與發展，不斷替代霓虹燈及一些控制簡單的LED顯示技術，而作為一些領域如圣誕樹裝飾燈卻很難精妙地利用LED點彩顯示技術，本文就借此闡述了壓階傳輸技術的產生環境，應用原理，前景與意義，希望這個行業有更大的突破。
