另一個棘手的問題來自難以預料的FPGA或ASIC最佳運行參數的變化。最終的特性結果有時會迫使設計人員在構建了初始硬件后更改他們的設計,從而導致他們在以下兩個方面上很難做出決定：利用性能更低的產品抓住所需的市場商機,還是冒可能給予競爭對手上市時間優勢的延誤風險。根據所選的電源架構,這種更改可能如同以下情況那樣復雜：需要額外電壓域和新的排序,以及調整系統的熱作業面（operating profile）,以確保在同一位置出現更高的總功耗時保持可靠性。
　　
具有整合電源管理的負載點轉換器有助于系統設計人員開發具有分布式智能的電源系統架構。這些架構具有更高的性能,而且比傳統模擬電源架構更容易設計。這種智能電源系統還可使系統設計人員在研發周期后期快速適應系統要求變化,而且不會出現大量硬件再設計或重大的軟件開發延遲問題,從而縮短了產品上市時間,并可使電源系統架構在具有不同電源要求的眾多產品間輕松地進行再利用。
　　
PMBus 實現了兼容性
　　
為簡化智能電源系統設計,我們必須首先提供大量兼容的電源產品,而且這些產品需要具有實施復雜電源管理功能所需的靈活性和智能,同時可減輕結合不同電源元件的負擔。為滿足這一要求,幾家電源IC及電源模塊公司創建了Power Management Bus（PMBus）,這是一個通過I2C或SMBus硬件接口提供的標準指令集。這種開放式標準指令集有助于電源元件制造商（IC及模塊）提供兼容的產品。這些產品可輕松進行集成,以創建先前需要大量設計和定制軟硬件的定制智能電源架構。此外,它還提供了標準PMBus命令,以支持多個電源管理功能,其中包括電壓排序、邊限、電壓、電流及溫度監控,以及廣泛的故障管理。此外,每個PMBus命令必須由任何相一致的器件（無論制造商、外形或功率級如何）以同樣方式加以解釋,從而可輕松擴展簡單的系統軟件工作,以便包含所需數目的電源域。
　　
系統設計示例

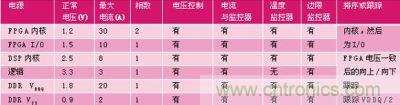

表1：電信系統電源要求示例

　　
表1說明了嵌入式電信設計的典型系統電源要求,以及與各種電源域相關的任何管理要求。電壓與負載電流范圍廣,在整個工作電壓范圍內測試功能需要電壓邊限,每個器件的電壓必須能夠動態加以控制,以便在各種工作條件下優化性能。此外,還必須監控每個負載器件的電壓、電流及溫度,以便提供有關這些高性能、高價格IC正常情況的準確反饋,并確保系統在指定的溫度范圍內運行?；旌鲜褂枚喾N高密度邏輯IC還需要電壓排序與跟蹤的獨特組合。為實現系統兼容性并將通過背板的輸入電流降至最小,我們選擇了12V的輸入總線電壓。這種設計一般涉及多個電源轉換IC、多個外部電源管理IC及分立元件,以實施排序、跟蹤、邊限及監控功能。但通過使用可與PMBus兼容的產品,利用最少的獨特電源轉換IC及最少的器件間連接（如圖1所示）即可輕松構建該系統。

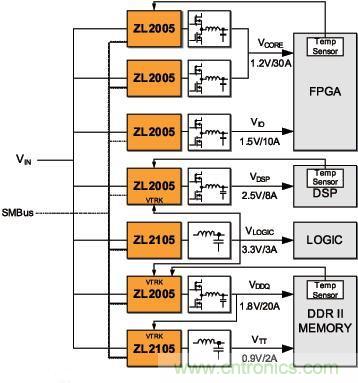

圖1：利用最少的獨特電源轉換IC及最少的器件間連接

對于更高的電流供應,我們選擇了單相PMBus DC/DC控制器（ZL2005）,因?yàn)樵摽刂破髂軌蜢`活地處理高達30A的負載電流,而且通過與多個器件并聯,它還能夠傳輸更高的負載電流。對于低電流（低于3A）供應,我們選擇了具有整合MOSFET的PMBus DC/DC轉換器（ZL2105）,因?yàn)槠渫庑屋^小。每個器件中均整合了所有必需的電源管理功能,因此可非常輕松地根據每個設備的單獨要求對它們進行配置,同時可將分立元件數減至最少,以及最大程度地減小與一般用于配置模擬電源IC的R/C網絡相關的容差。此外,每個IC均整合了高度精確的溫度傳感器,從而使為特定負載IC供電的IC能夠?qū)崟r監控其溫度。
　　
無需使用排序器進行排序
　　
這些IC的眾多獨特功能之一是它們能夠在無需外部排序器IC或軟件開發的情況下實施確定性的排序算法。利用簡單的引腳連接可設定每個IC的輸出電壓上升持續時間,并可對每個電源加以配置,使其在特定時間開始輸出上升,或者跟隨另一個系統電壓的輸出上升。通過將跟蹤器件的VTRK引腳與將加以跟蹤的電壓相連,還可輕松配置電壓跟蹤;可使用相同引腳連接方法選擇一致跟蹤或比例跟蹤。使用這
種簡單方案可快速配置整個系統排序順序和/或跟蹤比率,無需主機處理器或軟件開發。圖2顯示了多個電壓間排序與一致跟蹤的最終組合。

圖2：多個電壓間排序與一致跟蹤的最終組合

適應系統要求的變化
　　

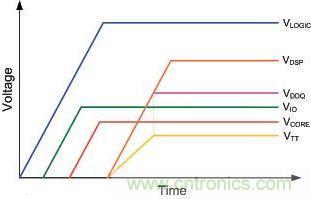

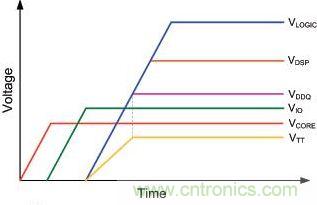

當為高性能數字IC供電時,例如FPGA、DSP及ASIC,初始化硬件后電壓與排序要求經常會發生變化。例如,在最初測試后,確定只有在第一次對邏輯電源加電或在FPGA內核供電前對FPGA I/O電源加電（與最初設計假設相反）時系統性能才能符合設計目標。使用傳統電源管理IC實施這種更改將需要進行硬件及系統軟件更改,從而會失去關鍵的市場機會。但使用支持PMBus的電源管理IC,這些更改可通過幾個簡單的PMBus命令重新配置排序來加以實施。系統修改僅限于非常簡單的軟件更改,無硬件更改,從而可使設計人員保持相同的項目期限。圖3顯示了已快速進行了重新配置的新排序。

圖3：已快速進行了重新配置的新排序

當今的高端嵌入式電信及數據通信系統將繼續加大對現有技術的推進,從而大量依賴最新的數字IC來提供盡可能高的性能,這樣它們可有效地與其他設備供應商進行競爭。板面空間及系統管理方面的挑戰正迫使系統設計人員重新考慮使用傳統模擬電源轉換與管理技術,由于設計流程后期難以預料的系統更改,這些技術可能會導致不必要的項目延遲。具有整合電源管理的智能負載點器件的興起使系統設計人員能夠簡化復雜電源系統的設計,同時在他們面臨著后期出現的電源系統要求變化時,可提供有助于他們保持關鍵項目進度的安全網,從而使他們能夠?qū)⒕性诳墒顾麄儺a(chǎn)品具有獨特性的關鍵系統功能。
