【導讀】TL431以其在抗阻上的特點代替二極管作為一種精密穩壓源。TL431由于在抗阻上的特點，TL431在各類電路設計中被廣泛應用。尤其在LED驅動電路中，TL431發揮了對電路進行限流和恒流的作用。本文中主要講解分析了單個TL431在LED驅動電路中的恒流/限流方案及改進。
首先，先來熟悉一下電路圖，這里采用了反激式驅動的方式。

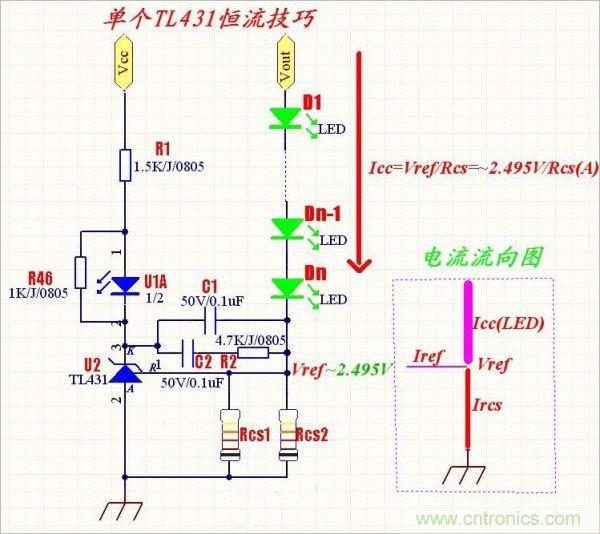

圖1：反激式驅動電路
1、電路說明
TL431本身就是一個優秀的穩壓源，所以在這里就繼續讓其作為基準電壓來使用，以便進行恒流。圖1是最簡單的TL431恒流方案，因為不需要調試，所以此方案仍有大量的小廠在使用。而且只要TL431質量可靠的話，產品質量就取決于所選用的電阻了。
從恒流原理的角度來觀察圖1的電流流向， 采樣電阻與基準電壓決定著LED的通過電流，LED電路當中的通過電流由采樣電阻與TL431的基準電壓決定， 所通過的電流如上圖1的ICC的公式那樣， 電流流向分二個部分，一個通過采樣電阻直接消耗掉，另一個則提供uA級電流供TL431的輸入運放偏置， 這部分電流基本上可忽悠不計. 所以只要基準沒問題，變化小，電流是恒定的。
TL431基準電壓值為2.495V， 需要考慮一定的偏差，并且有些電路恒流不能過大，不然采樣電阻固有損耗會很驚人。
2、用法技巧
RCS采用高精密，低溫漂電阻。體積可以的話優先采用插件電阻， 實際300mA電路試過， 二個1206的SMD電阻發熱量還是比較大的，可以采用更多個1206貼片，以均分損耗。
若輸出電壓在30多V之內，或者不是很高的情況下，可以直接使用。光耦供電也可以不用另外提供。由于固有的損耗，所以功率越低的話越?jīng)]有優勢。經過實測，3W與5W效率差距相當大，所以功率偏大點可以“彌補”下這個固有損耗。
LED負載數量可以隨意變化， 不會影響電流精度。電流比較小時有優勢，另外， 功率不宜太大，電流400mA(實際中250mA以下)。
3、改進方法
如果采用TL432作為基準，損耗能夠減少一半，但由于物料用量問題，成本會相應提高。

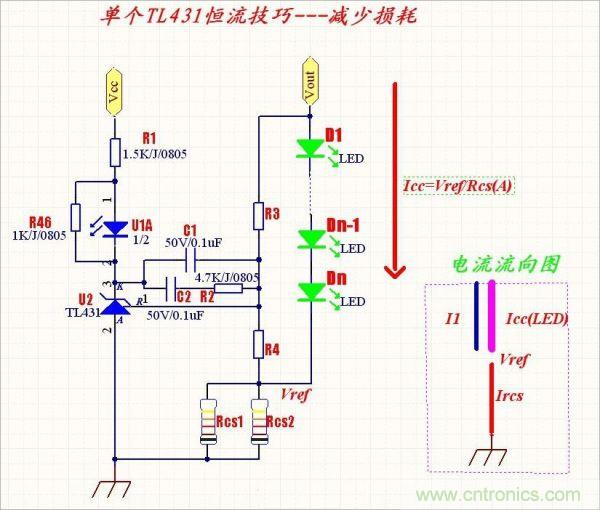

采用對2.5V基準再次分壓，可以減少部分損耗，原理圖如下：
圖2：原理圖
經過這樣的改進之后，就能夠使得Rcs上的壓力得到緩解?？梢韵茸孕性O(shè)置上面的基準電壓，然后再仔細調整R3、R4 ，以保證輸出電壓達標的同時，電流仍然恒定。缺點是對設計有了一定的要求，必須充分考慮到TL431基準對輸出電壓的影響，R3、R的阻值匹配比較麻煩，不適用于LED燈負載數量變化的場合。
結語：本文著重強調了單個TL431在LED驅動電路的恒流/限流的用法技巧，對電路中產生的損耗和成本問題進行了改進。希望小編的總結能夠讓大家對TL431能夠更深入的了解。
