【導讀】近日我接到委托，要幫看看一臺上不了電的舊民頻收音機。經過確認發現，機器果然是“掛”了，電源部分供不上電。這個現象的一個常見原因是大家會反向連接收音機電源。

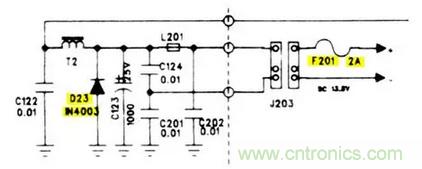

收音機的設計中電源部分有一個二極管，其功能是提供反向保護?；旧?，如果你把收音機電源極性接錯了，二極管就會導通(D23)，并且熔斷電源線上2安培的保險絲(F201)。這是一個非常典型的電源供電電路。

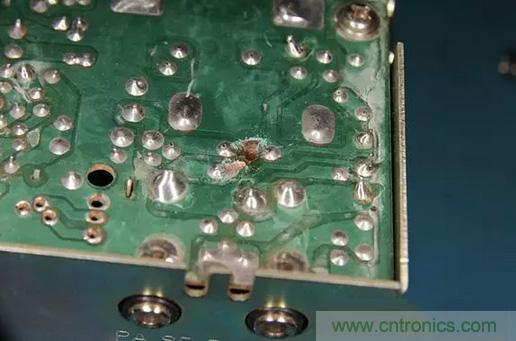

很自然地，保險絲會熔斷，但大家又不總是會用相同額定電流的保險絲來替換。通常情況下，他們會用更高額定電流的保險絲來做替換。所以，當收音機仍然反向連接電源，就會出現保險絲沒有熔斷，PCB電路板上走線有燒斷的現象。如下圖所示。
大部分情況下，除了電路板上被炸出的銅走線，反向極性二極管也會短路，必須更換。但這次，我們很走運，二極管性能良好。所以，現在我們必須修復這個開路走線。

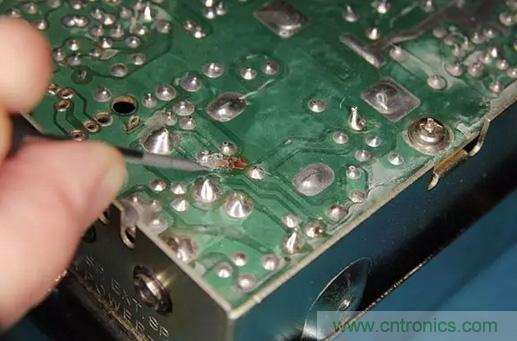

第一步是用小型精密螺絲刀(一字式) 把板上銅走線綠涂層去掉。輕輕刮掉走線上的綠漆涂層，露出銅層，如圖所示。

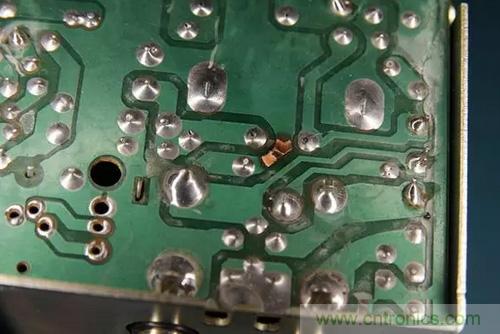

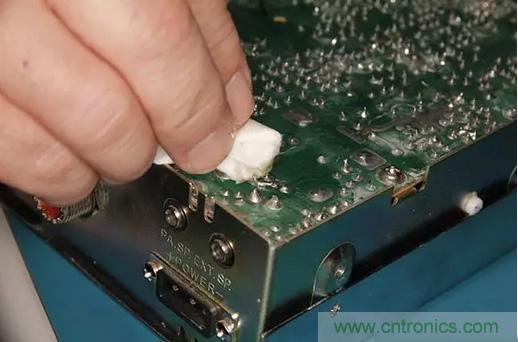

對開路走線兩端進行清潔處理。

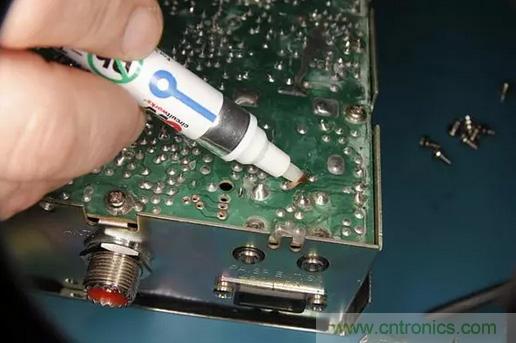

現在，用一些助焊劑來準備給銅點鍍錫(簡單地在銅焊點上刷一層薄焊料)

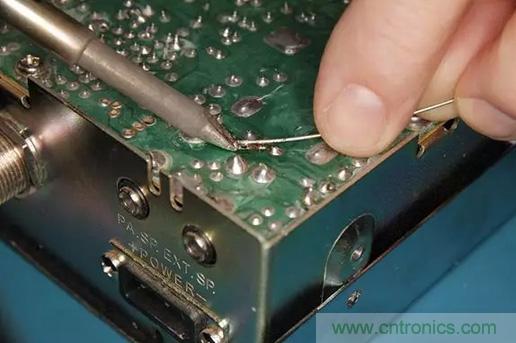

在完成銅走線鍍錫后，用一跟實心導線(也稱作母線)焊接到開路走線的一個端點。
然后用尖嘴鉗稍微彎曲一下，讓它與斷開走線的另外一個端點位置能吻合上。

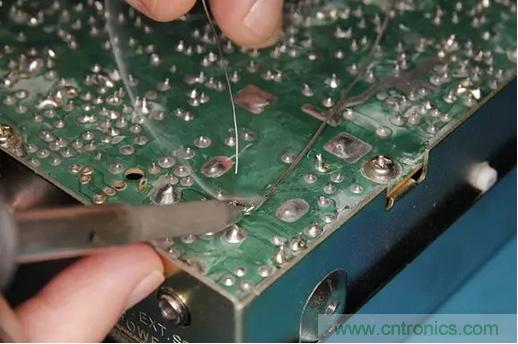

接著焊接導線的另一個端點到PCB斷開走線對應的另一個焊點上。
接下來修剪多余的電線至焊點處，并用助焊劑清潔劑對焊點進行清理。

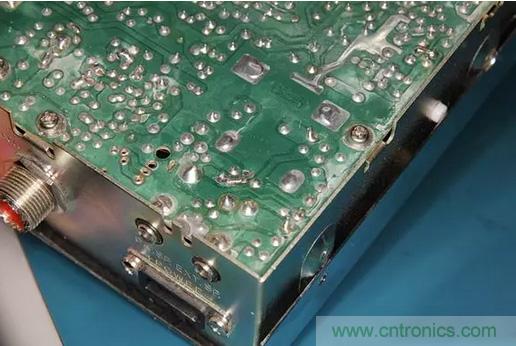

修復完成。
最后一步是檢查收音機是否可以正常工作。當然啦，這臺收音機可以正常工作了。這個流程在任何你要修復印刷電路板走線時都能用得上——無論是像這次燒斷的走線、由于電路板開裂造成的斷線，甚至是在修復過程中產生的走線斷路。
來源：Digi-Key
