通過檢測x、y和z方向的磁場，該傳感器能夠可靠地感測三維、線性和旋轉運動。所采用的數字I2C接口可在傳感器與單片機之間實現快速雙向通信。



3D傳感器TLV493D-A1B6可測量磁場所有三個維度的場強。通過水平霍爾探頭檢測Z方向磁場以及通過垂直方向霍爾探頭檢測X和Y方向磁場，該傳感器可用于測量三個維度中+/- 150mT（毫特斯拉）磁場范圍內的場強。因此，它可感測和監控長距離的磁體運動。工作磁場范圍大也讓磁路設計簡單、穩健而靈活。



TLV493D-A1B6在每個測量方向均提供12位數據分辨率。這使得該傳感器具有0.098mT/位（LSB）的高數據分辨率，可以檢測到最小的磁體運動。



TLV493D-A1B6傳感器的主要開發目標之一是低功耗。在所謂的“休眠模式”下，該傳感器只需要7毫微安的供電電流。進行磁場檢測時，該傳感器有五種不同的功耗模式可供選擇。比如，在“超低功耗模式”下，傳感器每100毫秒（10Hz）進行一次磁場檢測，此時電流消耗只有10微安。測量周期間隔時間可以靈活設置，方便打造適用于特定系統的解決方案。利用傳感器進行持續測量時，最大功耗只有3.7毫安。與此同時，傳感器工作時功耗模式也可進行調整。



TLV493D-A1B6采用標準的I2C數字協議與外部單片機建立通信。支持總線模式以節省額外布線成本和工作。

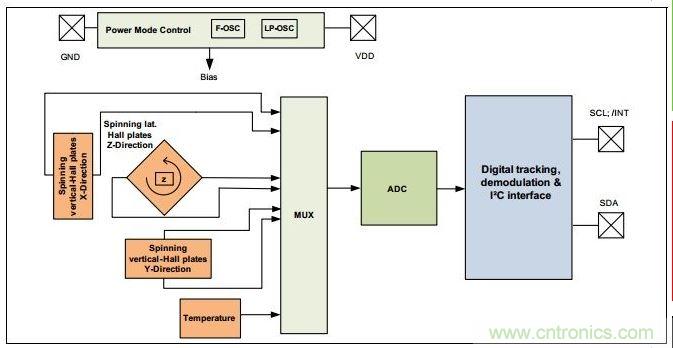

圖：TLV493D-A1B6內部



面向工業和消費品應用的TLV493D-A1B6傳感器，可在2.7-3.5伏的電源電壓下、以及-40℃~125℃的溫度范圍內工作。該產品已通過行業標準JESD47的認證。





消費品和工業應用中需要進行準確的三維測量或角度測量、或者需要低功耗的應用，比如操縱桿；適合白色家電和多功能旋鈕的控制元件；適合電表應用借助三維磁性傳感器防篡改。



憑借非接觸式位置感測和磁閾值的高溫穩定性，TLV493D-A1B6可讓這些系統變得更小巧、更精確、更穩定。



據悉，今年稍后時間，將推出面向變速桿和轉向柱控制等汽車應用的3D傳感器。





如今，最多需要三個磁性傳感器用于防止利用大型磁體篡改電表行為——一個傳感器測量一個方向的外部磁場。未來，3D磁性傳感器TLV493D-A1B6將取代所有三個維度的傳感器，從而讓電表變得更小巧、更節能。
