產品特性：

• 33GHz實時帶寬
• 與DPO70000D系列示波器緊密整合
• 測試結果準確可靠

應用范圍：

• 光通信系統

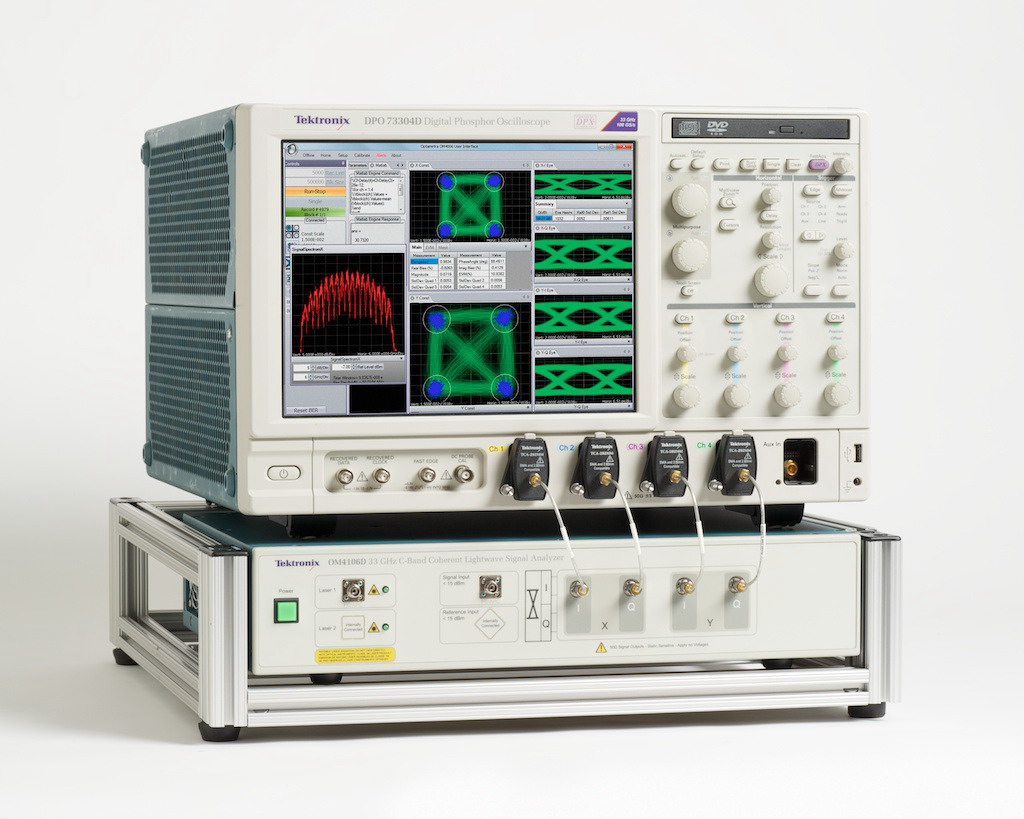

全球示波器市場的領導廠商泰克公司日前宣布，推出首個33 GHz帶寬的相干測試系統---OM4106D相干光波信號分析儀。這一業內最快的性能是通過與具有優異實時性能的 DPO70000D系列示波器的緊密整合而實現，連同具有最佳激光相位容限的專用內建算法、無碼型長度限制以及深度顯示能力，可對高性能光設計進行快速分析和調試。

在用戶對高質量視頻和其他內容爆炸性需求的驅動下，遠程網不得不滿足用戶的帶寬需求。但服務提供商又不愿動輒耗資數十億美元來部署新型光纖，因而將目光轉向可在現有光纖設施基礎上提供更多容量的調制技術。相干光波信號分析儀在高效地將更高速度的設計從實驗室推向生產方面扮演著一個重要角色，而測試設備也必須跟上這一速度的提升。

泰克公司高性能示波器總經理Brian Reich表示：“在遠程光傳輸技術領域，容量和性能起了決定性作用。通過把OM4106D與DPO70000D系列示波器緊密集成，我們向光研究人員和工程師提供準確、可靠的測試結果，幫助他們設計功能更強的光系統并將其快速推向市場。”

傳統上，光調制分析儀可與許多種示波器機型搭配使用。OM4106D是第一個與高速示波器緊密整合的光調制分析儀，這讓它的性能可以測試市場上速度最快的相干光波系統。DPO73304D示波器提供33GHz實時帶寬，雙通道采樣率為100 GS/s，四通道采樣率為50 GS/s。該示波器還有一個新 DataStore 公共接口，為分析任務提供2倍的從數字轉換器到實現OM4106D算法的 MATLAB 應用的數據吞吐率。

除了業內領先的性能以外，OM4106D還包括用于相干調制分析的綜合性分析軟件，包括Q圖、眼圖和有效比特誤碼率 [BER]。另外它還提供深度的調試功能和一系列不同的曲線圖/結果，來幫助用戶快速找到其設計中的根本原因問題。

另外，泰克還提供一個針對第三方接收機的完整校準和評估系統，用來幫助輕松融入現有的光研究實驗室環境。從經過校準、可靠的分析工具獲得一致測量結果的能力有助于改進從設計實驗室到生產車間的過渡。

供貨信息

OM4106D現已在全球發售。目前下達的訂單將在2011年四季度出貨。
