所有這三種LED 均由使用開關調節器的恒定電流來供電，同時亮度控制由能夠產生三種PWM信號的MSP430微控制器來完成。可以用磨砂玻璃外殼將印刷電路板安裝到臺燈中，或者也可以和 LED 聚光燈一起使用來進行間接照明。

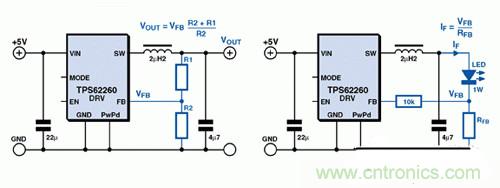

無論其功耗有多大，現在的LED通常都使用一個恒定電流源來驅動。這是因為以流明為單位的光輸出量和電流量成正比例關系。因此，所有的 LED 廠商都規定了諸如光輸出、可視角度和波長等參數，作為正向電流 IF 的函數，而非像人們所期望的那樣作為正向電壓VF的函數。所以，我們在電路中使用了適當?shù)暮愣娏髡{(diào)節器。用于高亮度 LED 的恒定電流市場上大多數開關調節器都被配置為恒定電壓源，而非恒定電流源。將恒定電壓調節器轉換為恒定電流運行必須要對電路進行 簡單、稍微的改動。我們使用了一個壓降被調節了的電流感應電阻器，而非通常用于設定輸出電壓的分壓器。

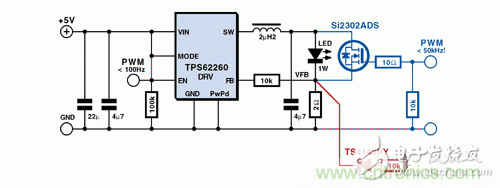

利用PWM進行調光作為一個示例，我們將會看到一些使用 TPS62260 實施 PWM 控制的方法。TPS62260是一款同步降壓轉換器，其具有集成的開關元件，典型的時鐘頻率為2.25MHz。在圖2的電路中，我們以黑色顯示了將 PWM 信號直接連接至 EN（使能）引腳的可能性。整個開關調節器電路和 PWM 信號一起開啟和關閉。在我們實驗中的試驗表明，在這種配置中，我們可以使用一個高達 100Hz 的 PWM 頻率。這種排列的優點是其簡易性：不需要額外的組件。另外，它還是最為高效能的實施方法，因為該開關調節器在關閉時僅產生非常少的靜態電流。其缺點是，LED對使能引腳上高電平的反應被延遲。這是因為開關調節器具有一種“軟啟動”功能：當器件被開啟時 ，輸出電流逐漸上升，直到其達到額定的 LED 電流。

在一些應用中，這種上升斜坡可能會存在一些問題，因為 LED 發光的波長隨電流從其最小值到正常工作電平的逐漸增強而變化。例如，在一個 DLP 投影儀或 LCD 電視面板的 LED 背光燈中，這種變化可能是我們無法接受的。但是，就這個示范項目而言，肉眼無法看到這種影響。在第二個變量中（圖 2 中紅色所示部分），PWM 信號通過一個小信號二極管被耦合至 TPS62260 的誤差放大器輸入端。在本電路中，一個施加于控制輸入端的超過 600mV 的正電壓會使誤差放大器輸入驅動過度，并由此關閉 LED。由于這個電路沒有使用使能輸入，因此它不具有與調節器軟啟動功能相關的啟動延遲，且LED 被極為快速地開啟和關閉。因此，上述電流斜坡所帶來的輸出波長變化在本結構中小到可以被忽略不計。另外，我們在實驗室里發現，PWM 頻率可以上升 到 5kHz。圖2中藍色部分顯示了第三種可能性。這里的 PWM 信號被用于控制線連至 LED 的 MOSFET。MOSFET 使 LED 短路，并允許其 被更加快速地開啟和關閉。該調節器運行在恒定電流模式中，而且電流將會流經 LED 或者 MOSFET。這種方法的一些缺點包括 MOSFET 帶來的額外成本以及低效能：在 2Ω 電流感應電阻器中會有高達 180mW 的功率被不斷耗散掉。其優點是較高的開關頻率： 在一些實驗中，我們看到 TPS62260 可以成功運行在 50kHz PWM 頻率的狀態下。

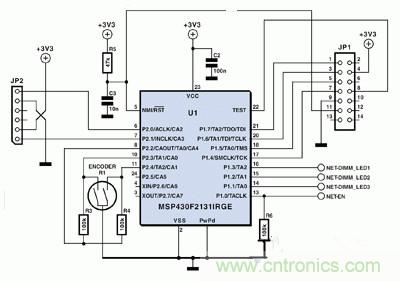

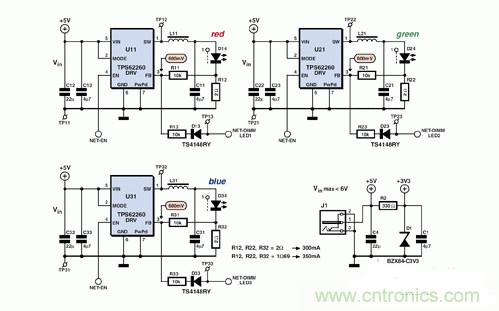

[page]  該電路的核心為一個 MSP430F2131 微控制器。對它進行編程，以使其起到一個三重 PWM 生成器的作用，并 從旋轉編碼器讀取數值。編碼器值用于對一個包含所有紅色、綠色和藍色 LED 脈沖間隔比值的查尋表編索引。然后，相應的 PWM 信號就會出現在接近 122Hz 頻率時的輸出引腳 TA0、TA1 和 TA2 上。該信號的強度足以確保 LED 不會出現閃爍，因為眼睛將 單個光脈沖平滑成了一個平均可感知強度值。就實際實施而言，我們選擇了圖 2 中紅色部分所示的 PWM 控制方法，其在電路復雜性和性能之間給出了一個較好的平衡值。 每一個 LED、紅色（D14）、綠色（D24）和藍色（D34）均由一個來自單個 TPS62260 DC/DC 轉換器的恒定電流供電。2Ω 電阻器將流經 LED 的額定電流設定在 300mA。使用 TPS62260 的“大哥”級產品 TPS62290 可以獲得更強的電流（高達 1A），其采用相同的方式進行 封裝。使用小信號二極管（D13、D23 和 D33）耦合 PWM 信號。

當 PWM 信號較高時，其會超過相應開關調節器的正常誤差信號輸入，其具有一個600 mV的極限電壓電平。這就是說，PWM信號的高電平會迫使 LED 熄滅。當 PWM 信號最終降低時，該調節器再次啟動 ，同時 LED 亮起。整個電路均由一個經過調節的 5V 1 A DC 電源適配器供電。使用一個電阻和一個齊納二極管構建的簡單穩壓器將 5V 電平降低至 3.3V，以用于 MSP430 微控制器。該電路可以構建在如圖 5 所示的印刷電路板上。有三種版本的電路板，它們之間的區別僅在于占地面積和 LED 連接排列的不同 。這就允許使用不同類型的 LED，在部件列表中列舉出了一些可供選擇的 LED。
