如何設計以太網供電系統

發布時間:2012-11-25 責任編輯:Lynnjiao

【導讀】由于通過以太網獲得供電的電子設備無需依靠交流電,而且系統的整體成本也較低,因此 PoE 解決方案很快便大受市場歡迎。以網絡電話為例,采用不中斷電源供應 (UPS) 技術可以保證供電更穩定可靠,不易出現浪涌電流、盜電、電力中斷等情況。此外,世界各地都普遍采用 RJ-45 連接器,因此各地的 PoE 設備可以兼容。

采用 PoE 技術的電子設備不但具有管理上的靈活,而且還具備遠程通、斷電能力。 但以太網集線器的供電量以及以太網電纜的電流傳輸量畢竟有限。為確保兩者不出現過載,國際電子電氣工程師協會(IEEE) 特別為需要通過以太網獲得供電的負載制定 802.3af PoE 技術標準,確保有關負載的電氣特性符合標準要求。

Sat Mar 10 2007

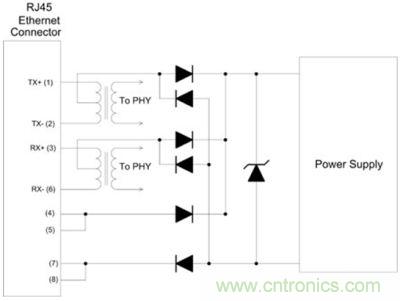

利用CAT-5電纜饋電
圖1:利用CAT-5電纜饋電


符合 IEEE 標準的用電設備操作模式

供電設備 (PSE) 可以利用特征檢測功能,測量電纜阻抗的大小,以確定用電設備 (PD) 是否已連接。供電設備可以根據其內部設定作出判斷,若阻抗的測量值介于23.75kΩ ~ 26.25kΩ,便可斷定已連接用電設備。PoE設備的操作模式次序見圖2。

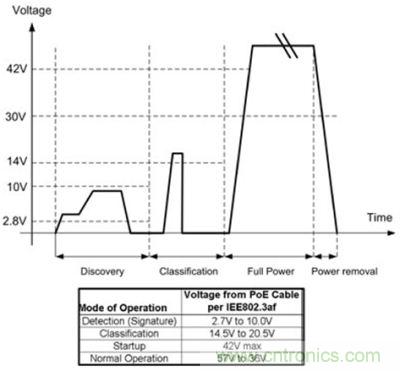

PoE設備的操作模式次序
圖2:PoE設備的操作模式次序

若電壓超過 23V,供電設備執行欠壓鎖定 (UVLO) 功能,以防出現不理想的特征電阻,確保用電設備的電壓升至最高值之后,才為輸入電容器充電以及將輸出電壓穩定在指定的范圍內。此外,用電設備也可將有關其用電級別的資料直接通知供電設備。欠壓鎖定一旦解除之后,控制器的接口電路便會為負載電容充電。這個負載電容是專為開關模式電源供應而設的輸入電容。為了確保充電過程不會失控,主功率場效應晶體管的電流規定不可超過 450mA ,并且浪涌限流值可另外設定。

但由于許多新一代 PoE 設備所需的供電量往往超過目前的規定標準,因此 LM5072 芯片設有特別的功能,容許芯片利用輔助電源提供的供電,而且最高電流可以設定為 800mA,使供電可高達 25W。

[member]
[page]
適用于 PoE 供電系統的典型DC/DC轉換器設計

從線路布局的角度看,反激式轉換器非常適合于 PoE 供電系統,而事實上反激式轉換器也最受歡迎。反激式轉換器不但設計極為簡單,而且兼顧了成本和效率,適用于隔離式的多輸出供電系統,可為典型的應用提供低至幾W、高至 20W ~ 30W的輸出功率。

雖然進行低功率操作時,反激式轉換器通常都采用非連續導電模式 (DCM),但連續導電模式 (CCM) 的效率最高,因為以某一輸出功率為基準作比較,初級線圈場效應晶體管的均方根 (RMS) 電流較小。一般來說,采用非連續導電模式操作有兩個理由,其一是可以采用較小的變壓器,此外,又可將控制傳送函數的右半平面零 (right half plane zero) 移到足夠高的高頻區,以便將不利影響減至最小。

至于PoE供電系統的供電量及輸入電壓范圍,我們只要作出幾個簡單的運算,便可得出以下的結論 :右半平面零處于足夠高的高頻區內,因此不會構成任何問題。以連續導電模式為例來說,反激式轉換器的右半平面零的頻率下限可以利用以下公式計算 :

公式

在上述公式中,Vin為輸入電壓、D為初級線圈場效應晶體管的占空比、Iin 為平均輸入電流,而L則為變壓器的磁化電感。上述應用實例若采用連續導電模式操作,變壓器的磁化電感值一般均設定為100mH。若最低輸入電壓為26V、最高輸入電流為360mA,而初級線圈場效應晶體管的相關占空比數值為0.4,若根據以上的數值運算,右半平面零無論在任何操作情況都會處于64kHz的頻率下限。對大部分PoE設備來說,這個頻率下限對反饋補償器的設計只會有微不足道的影響。

由于LM5070、LM5071及 LM5072等幾款控制器是高度集成的電路,因此供電系統只需添加極少的外置元件,便符合IEEE802.3af 標準的要求。圖 3 是 PoE 供電系統的典型應用電路圖,圖中的電路采用LM5072 芯片。這是一款內置 100V PoE 用電設備接口并可支持后備電源的 PWM 控制器。采用 LM5072 芯片的好處是用電設備在選擇供電來源方面有較大的靈活性,例如不同配置的用電設備都可利用后備電源的供電,其中包括交流電。

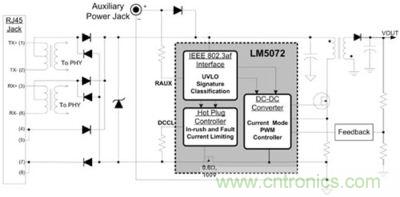

采用LM5072控制器的PoE供電系統的典型應用電路圖
圖3:采用LM5072控制器的PoE供電系統的典型應用電路圖

以采用連續模式反激式轉換器的電路布局為例,采用快速 PWM 電流模式控制器會較為理想,因為這樣不但可以控制及限制輸入電流的流量,而且還可穩定同一電路的輸出電壓。此外,我們也可調節功率晶體管的占空比,以便控制線路及電流的瞬態響應。占空比的大小取決于輸出電壓的誤差及鋸齒波形,而兩者都取決于流入外置電流傳感電阻的初級線圈電感電流。

我們可將電流傳感信號與內部參考電壓加以比較,以便為每一周期設定限流值。我們也可為電流斜波信號提供內部斜率補償,以便解決占空比超過 50% 時分諧波振蕩所產生的內部不穩定問題。

反激式連續導電模式不但設計簡單、成本較低,而且還可發揮極高的效率,是 PoE 設備普遍采用的設計方案。
