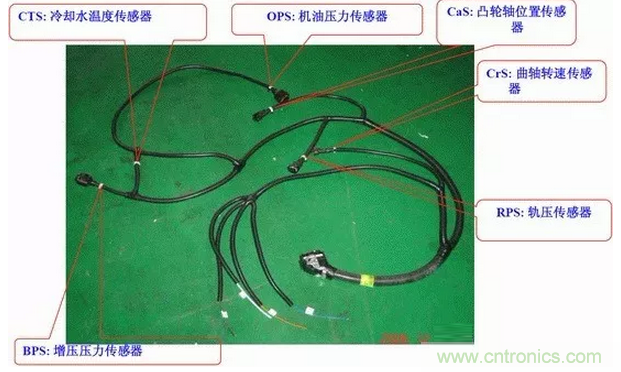

6個傳感器分別為：軌壓傳感器（2.12、2.13、2.14）、水溫傳感器（2.15、2.16），機油壓力傳感器（2.24、2.27、2.28、2.32），進氣壓力溫度傳感器（2.25、2.33、2.34.2.36），曲軸轉速傳感器（2.19、2.23），凸輪軸轉速傳感器（2.09、2.10）。V4包括排氣制動開關2.29、排氣制動電磁閥2.06、空調壓縮機繼電器2.11以及ECU電源輸出2.03。

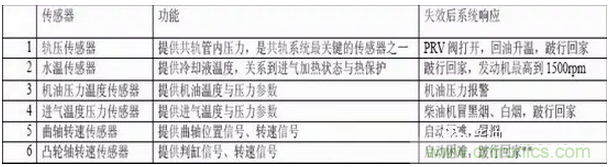

柴油機自帶的6個傳感器都是非常重要的傳感器，主機廠在安裝時應特別注意防護。

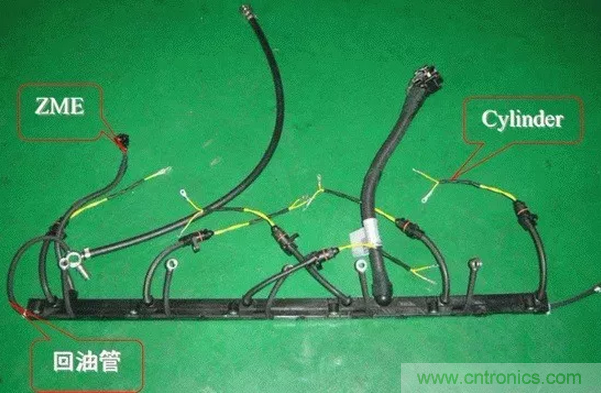

噴油器線束(cylinder connecter)

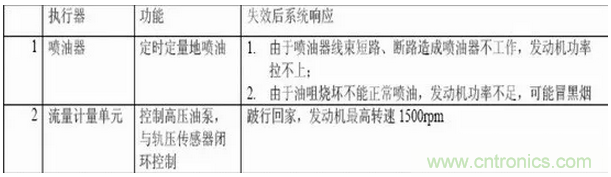

噴油器線束包括發動機6個缸的噴油器（injector）以及控制高壓油泵的油量計量單元ZME(metering unit)。

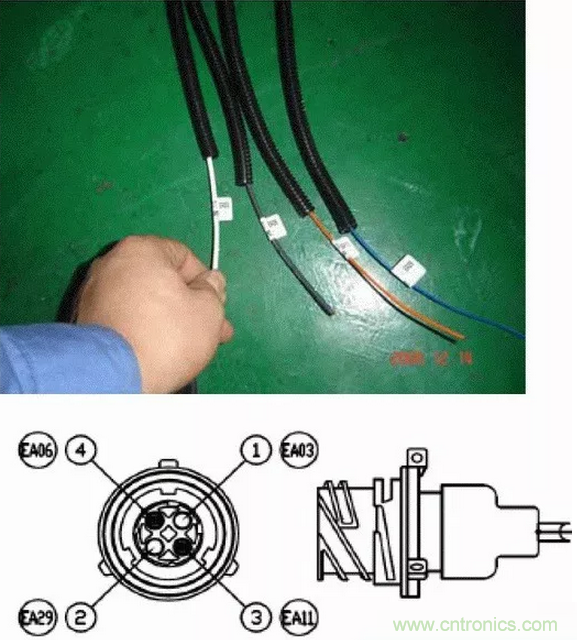

預留四根接線：





白色（2.03）：ECU的電源輸出（24v）；灰色（2.06）：接排氣制動電磁閥；橙色（2.11）：

接空調壓縮機繼電器；藍色（2.29）：接排氣制動開關，控制蝶閥的打開?，F(xiàn)在已經做成標準接頭。

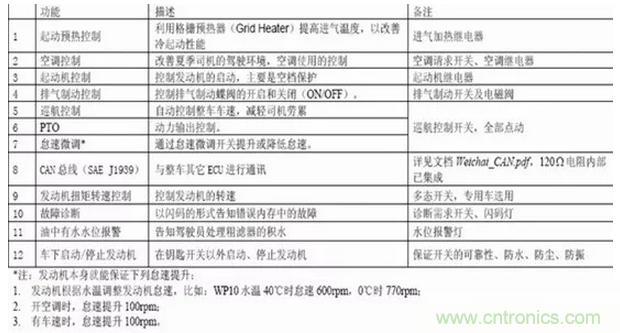

整車功能線束
